馈电调压器

  • 品  牌:英施丹
  • 型  号:根据需求定做
  • 销售电话:021-51095208
  • 销售客服:田先生
  • 订购说明:产品价格请直接来电咨询销售客服,我们将根据您的需求报价。

  • 英施丹上海知名变压器、调压器、稳压器厂家,网上直销渠道更优惠,用心服务,品质保证。欢迎来电订购!
  •
     详细介绍:
    高压馈电线路调压器的产品概述

    配电线路的理想状态是能够保持整条线路的电压的恒定,但是在实际应用中,线路自身的阻抗会造成线路的出线端电压和末端电压不一致。线路实际电压偏离额定电压的大小是衡量电能质量的重要指标之一,也是供电可靠率和电压质量合格率的重要保证
    由于线路电压不能保持稳定,当实际电压水平超过正常电压允许波动的范围时,势必严重影响系统及用电设备的正常使用
    在电力系统中,低电压会影响发、供电设备出力,降低供电可靠性,同时也影响电力企业自身的经济效益,电压下降特别严重时,甚至可能发生电压崩溃,频率下降和大面积停电等事故发生。
    对于用电设备来说,电压质量对各类设备安全经济运行都有着直接影响,以异步电机为例,若电压降低,电压转矩将减小,以致转差增大,从而使得定子,转子电流显著增大,导致电动机温升上升,甚至可能烧毁电动机;反之,当电压过高时,由于励磁电流与铁损大大增加,以致电机过热,效率降低。
    低电压也会影响白炽灯的使用。电压比额定电压低10%时,白炽灯灯通量减少30%,电压比额定电压高10%时,则灯泡的寿命减少一半。
    低电压同时会影响空调运行,手机充电,电视信号接收能力等系列问题。
    在输送功率一定的时候,系统损耗和运行电压的平方成反比,若电压降低,电流和损耗随之增大,系统的损耗也就变大了
    线路电压允许波动的范围((我国一般规定是+/-5%)
    为了保证配电线路实际电压水平在用电设备允许的范围之内,线路长度一般保持在合理的距离(18KM,最少不超过25KM),而且线路负荷不会太大,而实际情况是,随着用电负荷的增加,很多线路因为各种条件限制,输电线路只能响应延伸,这导致末端电压实际的电压水平超出了用电设备的工作电压范围,这种情况在农网中特别常见.

    高压馈电线路调压器的使用环境及应用范围

    (1)海拔2000米以下;(特殊要求可以订制)
    (2)环境温度:最高气温+50℃,最低气温:-25℃(户外);
    (3)月最高相对湿度(25℃)小于90%;
    (4)污秽等级: III级; 调压器电气参数
    (5)额定电压:6/10/35kV
    (6)额定容量:500kVA~10000kVA
    (7)额定频率:50HZ;
    (8)接线方式:三相三线式单绕组星形接线,三角接线绕组;
    (9)分接级数:9/11/13/17/27
    (10)冷却方式:油浸自冷;
    (11)电压互感器:10000/100V 50VA;
    (12)电流互感器:XXX/1A,两相差接方式;
    (13)三次绕组额定电压:220V;
    (14)调压范围:(-10%~+10%),(-5%~+15%),(0~+20%)(0~+30%) 或可选定制;

    高压馈电线路调压器的工作原理

    英施丹TKSVR馈线调压器是一种可以自动调节变比来保证输出电压稳定的电力装置,可以在30%的范围内对输入电压进行跟踪,判断和自我调节。特别适用于电压波动大或者压降大的配电线路,将这种调压器安装在馈电线路的适当位置,在一定范围内对线路电压进行调整,保证用户的供电电压合格,减少线路的线损,此外,此类自动调压器也适用于主变不具备调压能力的变电站,将这种调压器安装在变电站变压器出线侧,保证出线母线电压合适。

    高压馈电线路调压器安装范围

    一,农网,尤其是部分偏远地区,存在一定数量供电半径超过国家规定的远距离线路,考虑到线路成本问题,不能采用大量的高压配网布点的途径解决,导致末端电压难以保证,功率因数达不到要求,线损较大,需要使用调压器提高电压。
    二,工业用户:油田、医院、煤炭、冶金、化工等对电能质量要求比较高的领域也需要使用调压器。

    高压馈电线路调压器智能控制

    为了响应国家电网智能化的要求,我司的技术团队对配电线路调压器的控制器进行了多次技术升级,以适应新形势下的电网需要。
    1,控制器具有无线通讯功能,能通过监控及时观察调压器的运行情况或整定参数;也可选配GPRS/CDMA远程通讯,使用户足不出户就能实时掌握调压器的运行情况;
    1、显示和记录输出端电压、电流、日动作次数、总动作次数、当前档位,具有最高档和最低档指示
    2、控制器采用高速数字处理芯片,信号检测精度高,处理速度快,抗干扰能力强,具有特殊防雷措施,可适应户外恶劣环境;
    3、该产品具有双向潮流识别功能,可适用于带有小水电发电的馈电线路,在丰水期和枯水期时稳定线路电压。

    高压馈电线路调压器日常维护

    1:调压器的外部检查
    ①检查油枕和充油套管内油面的高度,封闭处有无渗漏油现象;
    ②检查调压器上层油温;
    ③检查调压器的响声是否正常;
    ④检查绝缘套管是否清洁,有无破损裂纹及放电烧伤痕迹;
    ⑤检查冷却装置运行情况是否正常;
    ⑥检查一、二次母线不应过松过紧,接头接触良好,不过热;
    ⑦呼吸器应畅通,硅胶吸潮不应达到饱和(观察硅胶是否变色来鉴别);
    ⑧防爆管上的防爆膜应完整无裂纹,无存油;
    ⑨外壳接地应良好。
    2:调压器负荷检查测量,主要检查三相是否平衡,有无过负荷运行,运行电压是否正常。
    3:运行环境检查,周围有无爆炸物
    4:观察控制器调压器开关动作次数,有载分接开关一般动作2000-3000次需要更换绝缘油。

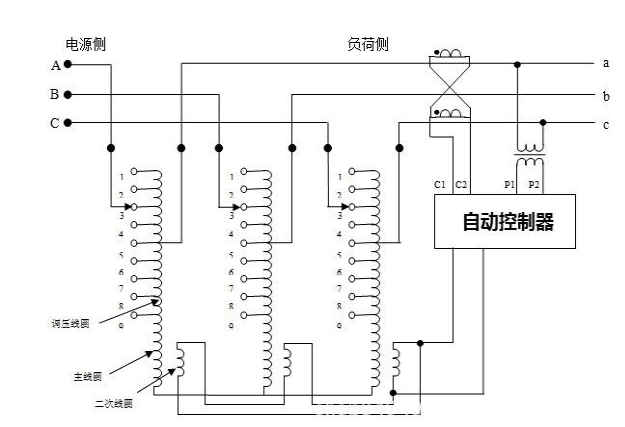

    SVR线路调压器工作原理及原理图

    线路自动调压器是由具有9个分接头的自耦变压器、有载调压开关以及能随负荷大小跟踪线路末端电压的自动控制器组成。自耦变压器分为主线圈和调压线圈,调压线圈每分接头间电压差为2.5%总的调压范围为20%,另有三相三角形接线的二次线圈主要用于消除三次谐波以及提供自动控制器及有载调压开关的工作电源。电源侧主接线可以通过有载调压开关从分接头1到分接头9切换。负荷侧主接线根据用户需要的调压范围确定固定接线。如用户需求的调压范围为0~+20%时,负荷侧主接线固定接在分接头1上,此时1档为调压器直通档;用户需求的调压范围为-5%~+15%时,负荷侧主接线固定接在分接头3上,此时3档为调压器直通档;用户需求的调压范围为-10%~+10%时,负荷侧主接线固定接在分接头5上,此时5档为调压器直通档。调压器负荷侧A、C相装设电流互感器内部差接,负荷侧A、C相装设电压互感器(双向电源时电源侧A、C相也装设电压互感器)。线路自动调压器(调压范围为-10%~+10%)结构回路原理图如下:
