中频电炉用整流变压器是为中频电炉提供整流电源的专用中频炉变压器,根据中频电炉的负荷特点该中频炉专用变压器具有过载能力强,谐波电流少,冷却效果好等特点。 用 途 电化学电解用ZH 牵引用ZQ 传动用ZS 直流输电用ZZ 变频用ZP 一般工业用ZB; 网侧相数 单相D、三相S; 绕组外绝缘介质 变压器油-- 空气(干式)G; 冷却装置种类 自然冷却-- 风冷却F 水冷却S; 油循环方式 自然循环-- 强迫油循环P; 调压方式 无励磁调压或不调压-- 由网侧绕组有载调压Z 由内附自耦调压变压器或串联调压变压器有载调压T 由自饱和电抗器高压B; 内附附属装置 无内附附属装置-- 平衡电抗器K 饱和电抗器HK; 矿热炉变压器的概述 矿热炉是铁合金炉、电石炉、黄磷炉、电熔刚玉炉、碳化硼炉、氰盐炉等各种埋弧炉的总称。 矿热炉变压器的用途 主要用于还原冶炼矿石,碳质还原剂等原料。 矿热炉变压器的结构特征 矿热炉变压器的负载连续、平稳,阻抗电压低,调压级数较多,级差较小过载能力强。可分为有载、无励磁调压两种。一般前几级恒容量愉出,后几级恒电流输出。 矿热炉变压器的技术数据型号 | 额定容量 | 额定电压 | 联结组 标号 | 产品重(Kg) | 轨距(mm) | 外限尺寸(mm) | (KVA) | 一次(KV) | 二次(V) | 器身重 | 油重 | 总重 | 横向×纵向 | 长×宽×高 | HKSSP-800/10 | 800 | 10 | 120-105-85-70 4级 | Yd11 | 2700 | 1880 | 5950 | 1070×1070 | 2500×1500×2500 | HKSSP-1000/10 | 1000 | 10 | 80-60 7级 | Yd11 | 2830 | 1650 | 5950 | 1070×1070 | 1600×1300×2500 | HKSSP-1250/10 | 1250 | 10 | 90-60-50 5级 | Yd11 | 4100 | 2850 | 9800 | 1070×1070 | 3200×1700×2500 | HKS-1250/10 | 1250 | 10 | 130-105 6级 | Yd11 | 3330 | 1940 | 7000 | 1070×1070 | 2900×2250×2160 | HKSSPZ-1500/35 | 1500 | 35 | 240-210-135 12级 | Yd11 | 4350 | 3900 | 12600 | 1435×1435 | 3900×1800×2800 | HKS-1650/10 | 1650 | 10 | 140-100 6级 | Yd11 | 4240 | 2470 | 8900 | 1070×1070 | 2940×1950×2300 | HSKZ-1800/10 | 1800 | 10 | 160-141-126 9级 | Yd11 | 4290 | 2500 | 9000 | 1435×1435 | 2800×1800×3250 | HKSSPZ-2000/35 | 2000 | 35 | 240-150 9级 | Yd11 | 5200 | 3600 | 12400 | 1435×1435 | 3600×1700×2700 | HKSSP-2500/6 | 2500 | 6 | 104-80 11级 | Yd11 | 6100 | 3800 | 14200 | 1070×1070 | 4000×2100×2800 | HTSSP-2500/10 | 2500 | 10 | 98.5-95-83 5级 | Yd11 | 6190 | 3610 | 13000 | 1435×1435 | 2810×1880×3360 | HTSSP-2500/35 | 2500 | 35 | 88-76-70 5级 | Dd | 6670 | 3890 | 14000 | 1435×1435 | 3780×1950×3450 | HKSZ-3000/10 | 3000 | 10 | 410-350-190 23级 | Yd11 | 7430 | 4330 | 15600 | 1435×1435 | 4020×2650×4000 | HTSSP-3200/10 | 3200 | 10 | 220-110 13级 | Yd11 | 6900 | 4030 | 14500 | 1435×1435 | 4050×2550×2900 | HKSSPZ-3200/35 | 3200 | 35 | 250-150 21级 | Yd11 | 6800 | 4750 | 16000 | 1435×1435 | 4100×2300×4000 | HKSSP-3500/35 | 3500 | 35 | 114-92-84 5级 | Yd11 | 7140 | 4170 | 15000 | 1435×1435 | 3800×2050×3250 | HTSSP-3500/35 | 3500 | 35 | 112-102-84 5级 | Yd11 | 7480 | 4360 | 15700 | 1435×1435 | 3750×2150×3350 | HKSSPZ-3500/35 | 3500 | 35 | 230-160 15级 | Yd11 | 8800 | 6250 | 19500 | 1435×1435 | 4100×3000×3800 | HKSSP-3500/35 | 3500 | 35 | 250-210-170 9级 | Yd11 | 7428 | 4500 | 15800 | 1435×1435 | 4000×2050×4000 | HKSSP-4000/10 | 4000 | 10 | 120-96-80 7级 | Yd11 | 6810 | 3970 | 14300 | 1435×1435 | 3680×1900×3000 | HKSSP-4000/10 | 4000 | 10 | 123-105-93 6级 | Yd11 | 7330 | 4280 | 15400 | 1435×1435 | 3850×2250×3000 | HKSSP-4500/35 | 4500 | 35 | 120-105-90 7级 | Yd11 | 8100 | 4720 | 17000 | 1435×1435 | 4100×1950×3350 | HKSSP-4500/10 | 4500 | 10 | 126-109-96 5级 | Yd11 | 8570 | 5000 | 18000 | 1435×1435 | 4050×2250×3350 | HCSSP-5000/10 | 5000 | 10 | 124-71 8级 | Yd11 | 10000 | 5830 | 21000 | 1435×1435 | 4100×2280×3300 | HKSSPZ-5000/10 | 5000 | 10 | 200-176-120 11级 | Yd11 | 9200 | 5100 | 17200 | 1435×1435 | 4000×2300×4200 | HKSSP-5000/35 | 5000 | 35 | 132-95 7级 | Dd0 | 10950 | 6390 | 23000 | 1435×1435 | 4280×2700×4000 | HTSSPZ-5000/35 | 5000 | 35 | 197-109-60 19级 | Yd11 | 12380 | 7220 | 26000 | 2000×2000 | 4450×2850×4120 | HKSSP-6300/10 | 6300 | 10 | 190-135-110 5级 | Yd11 | 9500 | 4500 | 18200 | 1435×1435 | 3800×2300×4100 | HKSSPZ-6300/20 | 6300 | 20 | 138-120-104 18级 | Yd11 | 11500 | 4850 | 18520 | 1435×1435 | 4000×2100×4100 | HTSSP-6300/35 | 6300 | 35 | 130-118-94 7级 | Dd0 | 10950 | 6390 | 23000 | 1435×1435 | 4170×2640×3600 | HKSSP-6300/35 | 6300 | 35 | 125-119-85 7级 | Dd0 | 12380 | 7220 | 26000 | 1435×1435 | 4890×2410×3600 | HTSSPZ-6300/35 | 6300 | 35 | 135-119-104 7级 | Yd11 | 12860 | 7500 | 27000 | 1435×1435 | 4455×2850×3980 | HCSSP-6300/35 | 6300 | 35 | 133-100 11级 | Dd0 | 10520 | 5830 | 21000 | 1435×1435 | 4750×2350×3870 | HKSSPZ-7000/20 | 7000 | 20 | 150-126-102 17级 | Yd11 | 11000 | 7500 | 22500 | 1435×1435 | 4100×2400×4200 | HKSSP-7000/35 | 7000 | 35 | 136-120-104 7级 | Dd0 | 10000 | 5830 | 21000 | 1435×1435 | 4885×2300×3800 | HTSSP-7000/35 | 7000 | 35 | 132-112-100 9级 | Dd0 | 10300 | 6000 | 21500 | 1435×1435 | 4650×2400×3780 | HCSSP-7000/35 | 7000 | 35 | 135-112-104 9级 | Dd0 | 10240 | 5970 | 21500 | 1435×1435 | 4700×2300×3800 | HTSSP-7500/35 | 7500 | 35 | 135-125-104 8级 | Dd0 | 9520 | 5560 | 20000 | 1435×1435 | 4300×2200×3850 | HKSFPZ-7500/35 | 7500 | 35 | 148-133-118 9级 | Dd0 | 15710 | 9170 | 33000 | 1435×1435 | 4350×2400×3780 | HCSFPZ-8000/35 | 8000 | 35 | 136-120-108 13级 | Yd11 | 12800 | 6960 | 25600 | 1435×1435 | 4200×2600×3800 | HCSFPZ-8000/35 | 8000 | 35 | 143-126-108 15级 | Yd11 | 13800 | 7500 | 27600 | 1435×1435 | 5140×2800×4040 | HCSSPZ-8000/35 | 8000 | 35 | 136-120-108 7级 | Dd0 | 11900 | 6940 | 25000 | 1435×1435 | 4200×2650×3800 | HTSFP-8000/35 | 8000 | 35 | 147-126-110 8级 | Dd0 | 12380 | 7220 | 26000 | 1435×1435 | 3750×2800×3980 | HKSSPZ-8000/66 | 8000 | 66 | 145-124-115 9级 | Yd11 | 18100 | 10560 | 38000 | 1435×1435 | 4500×3300×5200 | HTSSPZ-9000/35 | 9000 | 35 | 158-128-110 13级 | Yd11 | 13810 | 8060 | 29000 | 1435×1435 | 4300×2050×4300 | HCSFPZ-10000/35 | 10000 | 35 | 156-131-105 17级 | Yd11 | 18500 | 10050 | 37000 | 1435×1435 | 3800×2800×4400 | HCSFPZ-10000/35 | 10000 | 35 | 157-131-118 13级 | Yd11 | 16600 | 9020 | 33200 | 1435×1435 | 4440×2800×3890 | HCSFPZ-10000/35 | 10000 | 35 | 160-148-120 15级 | Yd11 | 16250 | 8830 | 32500 | 1435×1435 | 4200×2800×3800 | HKSSPZ-10000/35 | 10000 | 35 | 171-132-123 9级 | Dd0 | 14050 | 8190 | 29500 | 1435×1435 | 3800×2800×4650 | HCSSPZ-10000/35 | 10000 | 35 | 160-130-115 17级 | Dd0 | 14760 | 8610 | 31000 | 1435×1435 | 3900×2800×4800 | HCSSPZ-12000/35 | 12000 | 35 | 152-126-114 17级 | Yd11 | 19750 | 10730 | 39500 | 1435×1435 | 4270×2823×4535 | HCSFPZ-12500/35 | 12500 | 35 | 160-145-124 15级 | Yd11 | 19700 | 10710 | 39400 | 1435×1435 | 3840×2800×4170 | HCSFPZ-12500/35 | 12500 | 35 | 175-153-134 13级 | Yd11 | 17800 | 9670 | 35600 | 1435×1435 | 4000×2800×4000 | HKSSPZ-12500/35 | 12500 | 35 | 190-110 17级 | Yd11 | 23000 | 12500 | 46000 | 1435×1435 | 4200×2900×4500 | HKSSP-12500/35 | 12500 | 35 | 365-265-153 9级 | Yd11 | 15700 | 9200 | 33000 | 1435×1435 | 4500×2800×4580 | HTSSP-12500/35 | 12500 | 35 | 166-140-126 9级 | Yd11 | 15710 | 9170 | 33000 | 1435×1435 | 3800×2400×4600 | HCSSP-12500/35 | 12500 | 35 | 400-300-200 17级 | Yd11 | 23000 | 11200 | 42500 | 1435×1435 | 4300×3400×4500 | HKSSP-12500/35 | 12500 | 35 | 180-135-120 13级 | Yd11 | 17140 | 10000 | 36000 | 1435×1435 | 3900×2950×4680 | HTSSPZ-14000/35 | 14000 | 35 | 185-167-137 13级 | Yd11 | 17620 | 10280 | 37000 | 1435×1435 | 3900×2950×4680 | HKSSPZ-15000/35 | 15000 | 35 | 176-152-122 19级 | Yd11 | 25400 | 14000 | 52000 | 1435×1435 | 4500×3200×4600 | HKSSP-15000/35 | 15000 | 35 | 370-313-295 13级 | Yd11 | 15710 | 9170 | 33000 | 1435×1435 | 4600×2850×4100 | HTSSP-15000/35 | 15000 | 35 | 167-151-127 9级 | Dd0 | 16670 | 9720 | 35000 | 1435×1435 | 3800×2900×4650 | HCSSP-16500/35 | 16500 | 35 | 170-149 7级 | Dd0 | 19050 | 11110 | 40000 | 1435×1435 | 5250×2900×4500 | HTSSPZ-16500/35 | 16500 | 35 | 178-154-136 8级 | Dd0 | 18570 | 10830 | 39000 | 1435×1435 | 3635×3180×4700 | HKSSP-16500/35 | 16500 | 35 | 300-250-195 19级 | Yd11 | 24200 | 12500 | 44000 | 1435×1435 | 4300×3450×4560 | HKSSP-16500/35 | 16500 | 35 | 420-336-261 13级 | Yd11 | 18100 | 10560 | 38000 | 1435×1435 | 4860×2830×4650 | HKSSP-18000/35 | 18000 | 35 | 430-360-260 13级 | Yd11 | 18330 | 10690 | 38500 | 1435×1435 | 5150×2850×4430 | HCSSPZ-18000/35 | 18000 | 35 | 180-158-135 13级 | Dd0 | 22380 | 13060 | 47000 | 1435×1435 | 4300×3890×4750 | HKSSP-20000/35 | 20000 | 35 | 410-325-237 27级 | Dd0 | 20950 | 12220 | 44000 | 1435×1435 | 5100×2800×4750 | HCSFPZ-20000/35 | 20000 | 35 | 185-171-134 9级 | Dd0 | 20480 | 11940 | 43000 | 1435×1435 | 4050×3560×4560 | HKSSP-23000/35 | 23000 | 35 | 445-360-265 27级 | Dd0 | 22860 | 13330 | 48000 | 1435×1435 | 5350×2850×4700 | HCSFPZ-25000/35 | 25000 | 35 | 224-187-148 13级 | Yd11 | 28570 | 16670 | 60000 | 1435×1435 | 5000×3920×4700 | HTSSPZ-25000/35 | 25000 | 35 | 240-180-140 35级 | Yd11 | 39000 | 21000 | 76000 | 2000×2000 | 4800×3800×5400 | HKSSPZ-25000/35 | 25000 | 35 | 480-375-190 35级 | Yd11 | 31430 | 18330 | 66000 | 1435×1435 | 6050×3800×4550 | HCSFPZ-27500/35 | 27500 | 35 | 239-189-144 13级 | Yd11 | 32860 | 19170 | 69000 | 1435×1435 | 4350×3800×4500 | HKDSPZ-3000/10 | 3000 | 10 | 110-50 15级 | Ii0 | 6500 | 3800 | 13500 | 1435×1435 | 3200×2400×2900 | HCDSPZ-4200/35 | 4200 | 35 | 170-152-122 7级 | Ii0 | 8420 | 4320 | 16000 | 1435×1435 | 2655×2700×2930 | HtdSSPZ-5500/35 | 5500 | 35 | 169-136-121 9级 | Ii0 | 9520 | 5560 | 20000 | 1435×1435 | 3400×2950×3900 | HCDFPZ-5500/35 | 5500 | 35 | 185-164-117 9级 | Ii0 | 14740 | 7570 | 28000 | 1435×1435 | 3100×3300×4560 | HKDSPZ-5500/35 | 5500 | 35 | 350-280-200 19级 | Ii0 | 8200 | 4800 | 17600 | 1435×1435 | 3400×2400×4200 | HKDSPZ-5500/35 | 5500 | 35 | 400-340-300 19级 | Ii0 | 11000 | 9100 | 27000 | 1435×1435 | 3100×2800×4100 | HCDSPZ-8500/35 | 8500 | 35 | 240-186-113 10级 | Ii0 | 17900 | 9200 | 34000 | 1435×1435 | 3550×2980×4200 | HCDFPZ-8500/35 | 8500 | 35 | 243-183-146 8级 | Ii0 | 16320 | 8380 | 31000 | 1435×1435 | 4185×3000×4410 | HCDSPZ-8500/35 | 8500 | 35 | 220-178-129 13级 | Ii0 | 14740 | 7570 | 28000 | 1435×1435 | 4400×3210×4410 | HKDSPZ-8500/110 | 8500 | 110 | 440-362-286 19级 | Ii0 | 17600 | 10900 | 37000 | 1435×1435 | 4100×3300×4800 | HCDSPZ-9000/35 | 90000 | 35 | 205-169-121 9级 | Ii0 | 16320 | 8380 | 31000 | 1435×1435 | 4100×3015×4450 | HCDSPZ-9000/35 | 9000 | 35 | 205-169-161 19级 | Ii0 | 16750 | 9100 | 33500 | 1435×1435 | 3500×3100×4450 | HCDSPZ-9000/35 | 9000 | 35 | 234-185-136 27级 | Ii0 | 15900 | 8640 | 31800 | 1435×1435 | 4300×3200×4800 | HKDSPZ-10000/35 | 10000 | 35 | 500-420-300 35级 | Ii0 | 17600 | 10000 | 34000 | 1435×1435 | 3400×3000×4400 | HCDSPZ-10000/35 | 10000 | 35 | 244-178-120 17级 | Ii0 | 16840 | 8650 | 32000 | 1435×1435 | 3540×3100×4800 | HCDSPZ-10000/35 | 10000 | 35 | 240-198-140 17级 | Ii0 | 15790 | 8110 | 30000 | 1435×1435 | 3600×3210×4950 | HKDSPZ-10500/35 | 10500 | 35 | 240-198-138 35级 | Ii0 | 18000 | 9600 | 30500 | 1435×1435 | 3420×2900×4200 | HCDSPZ-11000/35 | 11000 | 35 | 248-220-157 13级 | Ii0 | 16840 | 8650 | 32000 | 1435×1435 | 4200×3250×4100 | HtdSPZ-12000/35 | 12000 | 35 | 850-550-250 25级 | Ii0 | 26000 | 10500 | 44000 | 1435×1435 | 3900×3100×4300 | HtdSPZ-13500/35 | 13500 | 35 | 260-220-109 35级 | Ii0 | 22000 | 10500 | 38000 | 1435×1435 | 3300×3300×4400 |

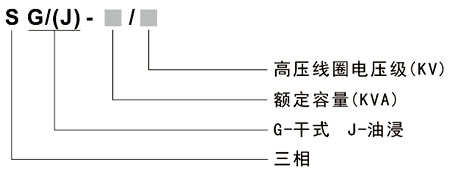

三相隔离变压器概述 三相隔离变压器是我公司针对工矿企业配套而设计,适用于电源隔离输配电等场合。 型号含义三相隔离变压器订货须知 1、产品型号 2、额定容量 3、高、低压电压 4、联接组别 5、阻抗电压 三相隔离变压器技术数据:型号 | 额定容量(KVA) | 相数 | 额定电压 | 联结组标号 | 损耗(W) | 空载电流% | 阻抗电压% | 重量(Kg) | 外限尺寸(mm) 长×宽×高 | 一次(KV) | 二次(V) | 空载 | 短路 | SG-5/0.5 | 5 | 3 | 380
650
6000
10000 | 根 据 用 户 要 求 任 意 选 择 | Yy0 | 75 | 200 | 5.5 | 4 | 65 | 430×275×311 | SG-10/0.5 | 10 | 3 | Dyn11 | 120 | 256 | 4.5 | 3.32 | 80 | 470×330×370 | SG-15/0.5 | 15 | 3 | Dyn0 | 200 | 450 | 4 | 3.5 | 120 | 570×470×410 | SG-20/0.5 | 20 | 3 | Dyn11 | 228 | 520 | 3.8 | 6.5 | 210 | 730×260×540 | SG-25/0.5 | 25 | 3 | Dy11 | 240 | 570 | 3.5 | 3.92 | 180 | 650×300×515 | SG-30/0.5 | 30 | 3 | Dyn11 | 280 | 680 | 3.2 | 3.78 | 180 | 650×300×540 | SG-35/0.5 | 35 | 3 | Dyn11 | 380 | 820 | 3 | 3.61 | 195 | 660×300×544 | SG-50/0.5 | 50 | 3 | Yd11.Dd0 | 450 | 1100 | 2.8 | 3.8 | 320 | 880×570×1020 | SG-60/0.5 | 60 | 3 | YV0 | 530 | 1320 | 2.6 | 3.5 | 300 | 760×570×540 | SG-75/0.5 | 75 | 3 | Yyn0 | 600 | 1600 | 2.5 | 3.0 | 370 | 800×300×625 | SG-80/0.5 | 80 | 3 | Yyn0 | 720 | 1720 | 2.3 | 3.5 | 455 | 1040×650×750 | SG-100/0.5 | 100 | 3 | Yyn0 | 780 | 1800 | 2 | 4 | 455 | 1040×650×750 | SG-160/0.5 | 160 | 3 | YYn0 | 1100 | 2100 | 1.8 | 4 | 870 | 1210×650×1185 | SG-240/10 | 240 | 3 | YYn0 | 1500 | 2300 | 1.5 | 4 | 1180 | 1250×650×1200 | SG-250/15 | 250 | 3 | Dyn11 | 1050 | 3790 | 1.2 | 4 | 1240 | 1270×650×1305 | SG-315/10 | 315 | 3 | Dyn11 | 1280 | 3800 | 1.1 | 4 | 1530 | 1400×760×1410 | SG-400/6 | 400 | 3 | Dyn11 | 1590 | 4550 | 0.8 | 4 | 1850 | 1460×760×1495 | SG-500/0.5 | 500 | 3 | YYn0 | 1400 | 6400 | 0.9 | 4 | 1778 | 1400×780×1276 | SG-500/10 | 500 | 3 | Dyn11 | 1850 | 5410 | 0.8 | 4 | 2100 | 1500×780×1595 | SG-630/10 | 630 | 3 | Dyn11 | 2100 | 6420 | 0.6 | 4 | 2400 | 1560×780×1680 | SG-800/10 | 800 | 3 | YYn0 | 2200 | 7630 | 0.6 | 6 | 2600 | 1640×780×1665 | SG-1000/10 | 1000 | 3 | Yyn0 | 2540 | 8850 | 0.5 | 6 | 3150 | 1720×940×1775 |
中频电炉整流变压器采用一次高压电降到适合中频电源的输入电压, 一次电压用10KV,二次采用DY11,d0接线12脉整流形式。 整流变压器用于将一次高压电降到适合中频电源的输入电压,采用专用的高阻抗油浸自冷式整流变压器,其型号为ZS系列。 目前对于行业比较常用的SCR全桥并联逆变中频电源,变压器容量和电源的数值的数值关系式为:变压器容量的数值 = 电源功率的数值 x 1.2 对于IGBT半桥串联逆变中频电源(俗称一拖二,一台熔炼一台保温,两台同时工作)变压器容量和电源功率的数值关系式为:变压器容量的数值 = 电源功率的数值 x 1.1 变压器为整流变压器为了减少谐波的干扰,尽量专机专用,即一台中频电源配置一台整流变压器。 目前由于我国供电政策的规定,国内工业用电采用的变压器一般为S7、S9型电力变压器,二次电压输出为380V,而国外中频电炉用电的二次输出电压为650~780V。如果采用中频感应炉专用的特种变压器,使二次输出电压变成650V,则当输出功率一定时,输出电流减小为原来的0.585倍,铜损大约降低为原来的 1/3,进而又可减小变压器的产热量,使得铜线圈不至于因温度过高而导致电阻升高,冷却系统带走的热量也减少,节能效果明显增加。还可根据需要在电炉运行过程中适时地调节供电电压,以调节炉子的输入功率,使中频感应电炉的损耗尽量减到最小。因此,采用中频电炉专用变压器提高电压势在必行。 另外,限制变压器的空载运行,在节能方面也能起到一定的作用。在实际应用中,应当在空载时间超过几小时或停止生产时,拉闸断电,及时停止变压器的运行,这样更有利于变压器的节能降耗和提高功率因数。建议采用中频炉专用变压器。要采用专业节能型。非正规的。二次电压为575v 660v 750v 950v。一次电压就不用说了吧。 |
