数控机床隔离变压器



足功率、全铜、高可靠、高质量、高效率、低成本、低价格、直接让利给客户、买的放心、用的安心、一个星期包退、一个月包换、一年免费保修、厂家热销抢购：假一赔万、如有发现有假冒伪劣产品可以直接拨打全国消费者协会投诉举报电话：12345



本产品的电压比是380/220，电源相数是三相，额定功率是20，防潮方式是开放式，冷却方式是油浸风冷式，冷却形式是干式，频率特性是低频，品牌是英施丹，绕组形式是三绕组，铁心形式是壳式，铁心形状是E型，外形结构是立式，效率(η)是≥98%，型号是SG-1-3000KVA，加工定制是是，材质是全铜，应用范围是隔离

随着我国电网建设的发展，大部分工业区用电也逐渐稳定，电源质量也提高了很多，很多数控机床制造商也开始减少隔离变压器来作为数控机床配套使用，降低成本。
  数控机床设备越先进就代表着对电源质量要求越高，我们直接把数控机床接入电网就可以正常投入生产,但是您知道配有隔离变压器的数控机床和没有配套隔离变压器的数控机床设备在长期工作运行后会有什么样的变化吗?
  未使用隔离变压器的数控机床:短期来说数控机床设备不会有任何异常的，除非谐波干扰或零点漂移太过明显; 谐波干扰会造成数控机床设备效率降低，增加线路损耗，损耗的电能变成热量造成设备发热，长久以来必将造机床设备电路绝缘降低从而变成设备寿命降低或小毛病不断; 整个工业园区电网上有大型设备启停会对控制电路造成冲击，偶尔会造成跳闸现象，长久以来也容易引起敏感元器件烧毁而造成整台机床设备停工耽误生产。
  使用隔离变压器的数控机床: 只要不是电网谐波太过严重不使用隔离变压器就经常发生机床设备跳闸、谐波信号干扰造成数据出错、数控机床生产精密度下降等问题，短期来是看不出来的，但有一个好处是可以立马见效的: 防触电! 隔离变压器做电气隔离零地电压小于1V,意外接触电线或设备漏电并不会触电，给操作人员一份最好的安全保障;
  英施丹机床隔离变压器不仅可以防触电，还可以抑制电网的三次谐波对设备的干扰，给数控机床设备起到一个保护的效果，从而避免造成以上几种没有使用隔离变压器而引起的问题，若是工厂电网内还是用大量的开关电源或变频器，这些谐波将产生高次谐波(9次谐波、11次谐波、13谐波)进入电网严重干扰数控机床设备的正常运行、效率严重降低、失误率大幅提高,则需要使用到K系数隔离变压器，K系数隔离变压器K-11、K-13或K-20系数隔离变压器有可抑制11次、13次、20次电网谐波。

技术支持(上海最大、最具实力的机床隔离变压器生产厂家-中国著名品牌）
我公司多年来采用优质材料和先进的工艺技术专业生产1KVA--3000KVA之间，SD/SG(YSD)系列单相、三相干式机械设备专用变压器，产品参照西门子公司同类产品最新研制开发，产品符合VDE0550、IEC439、JB5555、GB5226国际、国家标准。 SG系列三相干式变压器在电网中不仅具有变压功能，还可隔离电网对设备的三次谐波，保护机器产生的发热和绝缘材料的寿命减少。特别适合进口设备使用（380V进→220V出、380V进→任何电压输出、220V进→任何电压输出）规格1KVA～1000KVA之间，SG、DG系列干式隔离变压器广泛适用于交流50～60HZ，输入、输出电压不超过500V的各种三相供电场合。广泛适用于交流50、60HZ，输入、输出电压不超过500V的各种供电场合。产品的各种输入、输出，电压高低，联接组别，调节抽头位置，绕组容量分配，次级绕组配备，是否要求带外壳等，均根据用户的要求进行精心的设计与制造。



>英施丹产品特性优点：



概述（低损耗型三相干式安全隔离变压器H级180℃绝缘等级）：

变压器是各种电源及电气设备的主要部件，隔离变压器由圆筒式绕组和迭片式铁芯组成，铁芯采用 全新优质高硅硅钢片叠装，全斜接缝。本公司采用先进的制作工艺，有进口‍马克斯高速自动绕线机和全套真空压力浸漆设备;绕组采用脱胎整列绕制方法;对变压器进行真空浸漆，使变压器的绝缘等级达到F级或H级。变压器的输出和输入电压可按客户需求设计。有单相、三相或多路输入和输出等多种规格。

‍

>变压器材料配置说明：

①铁芯

采用全新优质高硅硅钢片，主要材质为0.35厚H18、H14、H12、Z11的优质硅钢片，我们根据客房的要求和使用条件，选用最合适之材料，使变压器性能设计达到最佳。（常规材料为全新优质硅钢片）。

②线材

采用PEW、UEW、EIW、SEIW、FEAI漆包线以及玻璃丝包线，耐温等级为F级（155℃）、H级（180℃）、HC级（200℃）、C级（220℃）。（常规耐温等级为H级180℃）。

③绝缘材料

采用耐高温绝缘纸为绝缘材料，具备高温绝缘、阻燃和耐潮湿多重性能。

④‍绝缘材料接线端子排

 小功率采用端子排，外型美观，有优良的耐压，耐温，阻燃性能。大功率采用优质铜排。

 ⑤铁脚

主要采用数控折弯冷扎板，有镀五彩（金黄），蓝锌（银白）、白锌（象牙白）、表面阳极处理（黑色）等环保电镀可供选择。





>产品使用条件：

1适用海拔高度：≤5000m
2环境温度：-15℃～+45℃
3相对湿度：≤90%
4安装场所应无严重影响变压器绝缘强度的气体，蒸汽，化学性沉积，污垢，导电尘埃及无其他易爆易燃易腐蚀的物质。





 >产品技术参数：

英施丹隔离变压器系列

相数

单相

三相

容量

0.1KVA-300KVA

1KVA-3000KVA

输入电压

1φ220V/110V/120V.100V

3φ220V/380V/415V/460V.399V/360V

输出电压

根据用户需求订制各种电压

输出电压准确性

±1%

电压变动率

≤1.5%

输出波形失真度

无失真（与输入波形比较）

绝缘等级及IP等级

F级、H级、HC级可供选择（常规为H级） IP等级：IP00、IP20 等等

工作效率

≥98%

适用频率

50/60Hz

联接方式

Y/△任益组合

过载能力

允许超过1.2倍额定负载工作4小时（可长期满载）

噪声

≤35dB（一公尺内）

温升

≤60℃

绝缘电阻

≥150MΩ

抗电强度

3000VAC/1min

设计寿命

30年

工作环境

温度：-20～+45℃湿度：≤95%RH不结露

工作场所

无腐蚀性气体及导电粉尘

安规标准

产品符合VDE0550、IEC439、JB5555、GB226等国际国家标准

冷却方式

干式风冷

备货情况

1~300KVA标准机型均备有现货，所有规格均以标准化生产。

1、科学合理的设计，将电压变动率控制在1~1.5%以内。

2、采用优质全新硅钢片制做，有效减少铁损，提高效率。

3、采用高度耐温优质线材制做，自身损耗降至最低，大大提高功效。

4、采用H级绝缘， 耐高温绝缘材料，提高了耐高压强度、绝缘等级，延长使用寿命。

5、高效率设计，达98%以上。

6、 外观设计，美观、新颖，功率密度大，体积小，空间使用率高。
7.产品按结构分为开启式和防护式两种，防护式是采用钢板加工成箱壳，变压器在箱壳内部，箱壳外有进出线孔，以便安装电源线路。必要时可按用户要求增加电压表、电流表、温控报警系统、转向轮等，以便移动

>产品使用范围：

      英施丹隔离变压器分单相（DG）与三相(SG)系列，主要的作用是将用电设备和电网隔离开.用于安全性场合或者抗干扰（多采用D/Y、D/Yn △/Yo或Yo/ △连接 ）要求的场合等，用电设备和电源没有直接的电联系。广泛用于地铁、高层建筑、机场、车站、码头、工矿企业及隧道的输配电及进口、出口设备的使用等场所。
     英施丹SG系列三相干式变压器（380V变压器）主要用于各种高低压成套电气、进出口设备、精密机床、UPS、电镀、照明、加热、通信、化工等行业设备的控制电力、电源之用。

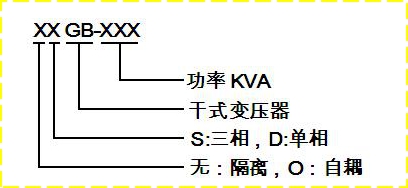

 ★型号含义



>产品隔离变压器作用：
  1、电气安全隔离
  2、有滤波抗干扰功能
  3、能有效地抑制从电源线引人的高次谐波和雷击电磁脉冲对本系统产生的干扰
  4、 能有效地抑制由本系统电子设备发出的高次谐波进入电源配电网络对其他设备(装置和系统)产生干扰
  5、能从根本上防止由于、地电位扰动所引起的系统工作失常、数据丢失或出错
  6、能有效地防止建筑物防雷装置接闪时因作为参考地的钢筋电位急剧升高导致系统中硬件设备遭反击击毁
  7、隔离变压器之所以在施工中被大量应用，其主要是因为隔离变压器的次级不与大地相连，它的任意两线与大地之间没有电位差。所以比较安全。隔离变压器常用在有电子管和工作电压高的电子仪器上，如电子管扩音机，示波器等，也可用于维修电源.
  8 、克服中心点漂移，改善供电不平衡
  9、 防浪涌冲击及滤波功能■技术参数

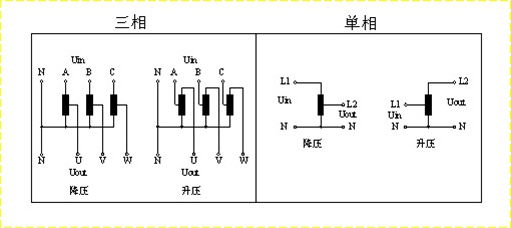

>产品示意图：

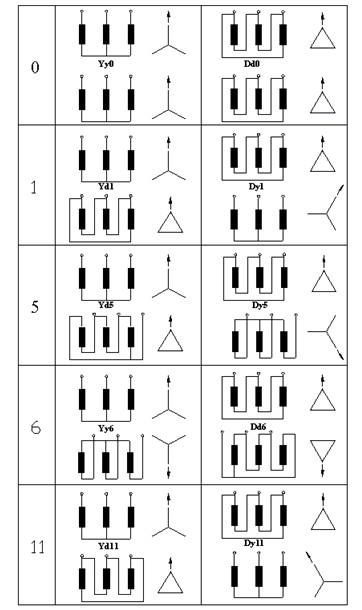

>产品联接组别：





>产品规格型号及安装尺寸：

规 格

输入电压

输出电压

不带外壳产品尺寸(cm)/重量(kg)

带外壳尺寸(cm)/重量(kg)

SG-5 KVA

660V
400V
380V
200V
可根据客户要求订制

380V
220V
110V
36V
可根据客户要求订制

30×15×25/35

45×25×30/56

SG-6KVA

30×16×25/40

45×25×30/64

SG-7KVA

35×15×30/45

50×25×35/80

SG-8KVA

35×16×30/55

50×25×35/80

SG-10KVA

42×21×42/90

60×32×65/130

SG-15KVA

52×24×52/135

70×35×77/185

SG-20KVA

52×24×52/180

70×35×77/220

SG-30KVA

55×28×65/220

80×40×87/260

SG-40KVA

61×30×65/265

90×50×95/320

SG-50KVA

61×30×65/295

90×50×95/360

SG-60KVA

70×32×66/370

100×50×105/440

SG-80KVA

70×32×67/450

100×50×105/530

SG-100KVA

75×35×68/490

100×50×105/570

SG-120KVA

75×35×68

100×50×105/600

SG-150KVA

85×37×68

120×65×115/690

SG-180KVA

95×45×83

120×65×115/930

SG-200KVA

95×45×83

120×65×115/1010

SG-250KVA

95×45×83

120×65×115/1180

SG-300KVA

105×45×95

120×70×125/1450

SG-320KVA

105×45×95

130×50×135/1490

SG-350KVA

105×45×95

130×50×135/1600

SG-400KVA

115×55×105

140×60×145/1700







>订货需知：

用户在购买产品时，请明确以下几点：

       1、变压器的基本型号、规格、容量及数量；

       2、变压器的初、次级电压；

       3、提供次级电压时最好再提供各输出电压的容量分配；

       4、外形及安装尺寸仅供参考，如要求的尺寸需要改变，须在订货时说明。

注：用户如有特殊要求，本公司可以代为设计制造。







>公司产品服务保障：

 质量与服务承诺

每台产品出厂前都严格按照国标实行全检，保证出厂合格率100 %

本公司承诺：全部产品保质一年！在正常使用一年内发生故障的可免费更换!（客户特殊要求除外）

上海英施丹电器设备制造有限公司是集科研，生产，销售，以及产品保养为一体的综合性电源公司。公司拥有雄厚的技术开发力量和一流的检测试验设备，公司不断加强对原材料质量和工艺过程的控制，保证产品质量的稳定性。公司自创办以来，所从事生产的：变压器，稳压器，调压器，开关电源，以及配电箱等，十多个系列，一百多种产品，产品远销北美，西欧，中东，北非等五十多个国家和地区，得到了广大用户的一致好评。

售后保障：



1、本公司根据顾客需求提供个性化服务,工程配套的产品，本公司根据需要安排专人提供现场技术支持。公司生产、销售各种型号的英施丹变压器，英施丹稳压器，英施丹调压器，可以按照客户的要求、尺寸、规格来量身订做产品一、理念：真诚关爱顾客 品质创造价值
. 二、宗旨：创新进取 让顾客满意

2. 本公司生产的干式变压器、稳压器、调压器、电抗器、成套接地装置设备质量保证期为一年。

3. 在质量保证期内若发生任何产品质量问题，我公司负责免费维修或更换三、承诺：1、严格按照有关法律法规，提供符合标准要求的优质产品2、产品质保期为生产之日起二十四个月3、本公司严格履行合同约定，产品质保期内的质量问题由本公司负责。

4. 本公司开通全国免费24小时服务热线电话400-0089-078接到投诉8小时内回复处理意见，并根据用户要求分为24小时内处理、 48小时内处理、以及与用户相约的时间内进行处理, 常规产品三日内交付；特殊产品按约定时间交付，如订单调整另行约定。

5  因产品意外事故造成停电，我公司承诺交通发达地区24小时内本承诺适用于中华人民共和国境内。
