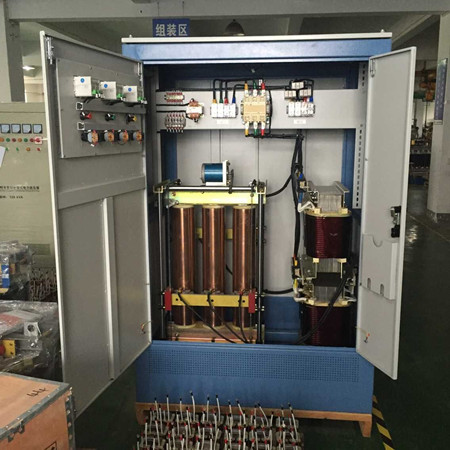

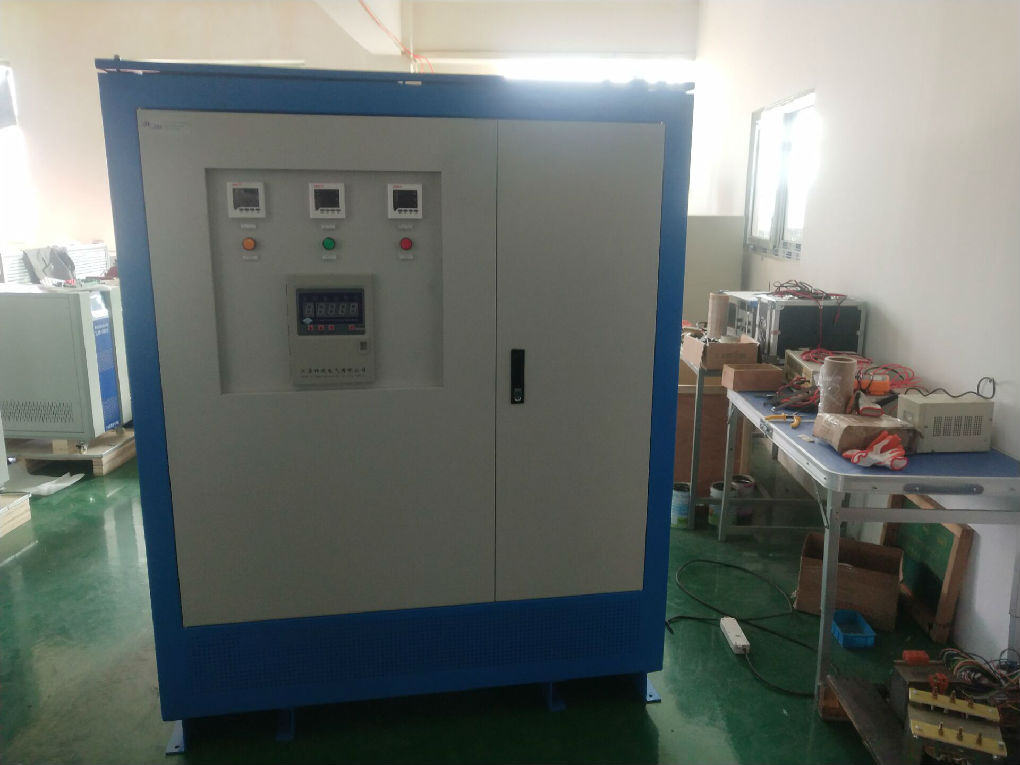

特大行讯!SBW三相全自动补偿式稳压器带SG三相干式隔离变压器

英施丹稳压隔离变压器,即稳压又隔离,大型工厂、机场、信息中心必不可少的一套安全电源

产 品 说 明:

sg隔离变压器

用隔离变压器建立新的中线-接地就可解除电网中共模干扰和其它中线的困扰,隔离变压器将三线△接线转换为四线Yo系统,加屏蔽

就进一步免除了由变压器内部耦合的高频脉冲干扰和噪音,虽然有屏蔽的隔离变压器对各种N-G来的干扰(脉冲和高频噪声)能有

效防止,但变压器必须正确妥善接地,十分严格,否则抗共模干扰将无效果。本公司为客户设计生产高质量的隔离变压器。

特性优点:

l       高度隔离

l        N-G性能良好

l       高度共模干扰抑制

l       将△转换为Y或Y至△

l       电压抽头容易转换

l       按用户的特殊性能要求设计


应用:

l       加装在稳压电源的输入或输出端

l       需要隔离和屏蔽的任何系统


隔离变压器加装在稳压电源的典型应用


一、在电源输入端接入隔离变压器(三角/星形)


1、若电网三次谐波和干扰信号比较严重,采用△/Yo隔离变压器,可以去掉三次谐波和减少干扰信号。

2、可以采用△/Yo隔离变压器产生新的中性线,使设备与电网中性线无关,避免由于电网中性线不良造成设备运行不正常。

3、非线性负载引起的电流波形畸变(如三次谐波)可被隔离而不污染电网。

二、在电源输出端接入隔离变压器(星形/三角)

1、防止非线性负载的电流畸变,影响到稳压电源的正常工作及反回到电网,起到净化电网的作用。

2、非线性负载电流的畸变影响取样的准确性,可以在Yo/△隔离变压器输入端采样,得到能反应实际情况的控制信号,使稳压电源

控制正常。

3、若负载不平衡,采用Yo/△也不影响稳压电源的正常工作。


三、技术指标

1 输入额定电压:三相380V或单相220V

2 工作频率:50Hz-60Hz

3 效率:≥98%

4 温升:<85℃< strong="">

5 波形畸变:<0.1%< strong="">

6 绝缘强度:3000V, 1分钟无击穿

7 绝缘电阻:绕阻对地绝缘电阻 三相 ≥3.8M欧米茄; 单相 ≥2.2M欧米茄

四,使用条件

1 适用海拔高度:≤5000m

2 环境温度:-15℃~+40℃

3 相对湿度:≤85%

4 安装场所应无严重影响稳压器绝缘强度的气体,蒸汽,化学性沉积,污垢,导电尘埃及无其他易爆易燃易腐蚀的物质。

5 凡不符合上述使用条件的,应与我们协商确定。


五,三相隔离变压器的绕组连接方式

概述 (DBW.SBW单、三相全自动补偿式电力稳压器)


      SBW、DBW系列单、三相全自动补偿式电力稳压器,是我公司引进吸收西欧先进技术的稳压器,同时结合我国国情,为稳定

交流电压而设计的稳压器。当外界的供电网络电压波动或负载变化而造成电压波动时,本稳压器(稳压电源)能自动保持输出电压的

稳定。本稳压器(稳压电源)产品与其它型式稳压器相比具有容量大、效率高、无波开畸变、电压调节平衡等优点,本稳压器(稳压

电源)适合负载广泛,能随瞬时超载,本稳压器(稳压电源)可长期连续工作,手动/自动随意切换,本稳压器(稳压电源)设有过压、

过流、缺相、相序保护及机械故障自动保护,而且本稳压器(稳压电源)体积小、重量轻、使用安装方便、运行可靠等优点。
 使用场合 (DBW.SBW单、三相全自动补偿式电力稳压器)
      本稳压器(英施丹稳压电源)广泛应用于工业、农业、交通、邮电、军事、铁路、科研文化等领域的大型机电设备、金属加工设备、

生产流水线、建筑工程设备、电梯、医疗器械、刺绣轻纺设备、空调、升压变压器 、感应调压器、广播电视及家用电顺、照明等需要稳压的场所。SBW、

DBW系列稳压器应在室内使用。本稳压器(稳压电源)正常使用条件为:
        ●环境温度:-15℃~40℃
    ●海拔高度:<1000m
    ●相对湿度:<90%
    ●无严重影响稳压器绝缘的气体,蒸汽、化学沉积、灰尘、污垢及其它爆炸和腐蚀性介质。
    ●安装场所无严重振动或颠簸。
 主要技术参数 (DBW.SBW单、三相全自动补偿式电力稳压器)
      ●输入电压:单相220V±20%或220V±30%(订货时需说明)
  ●三相(三相四线)380V±20%或380V±30%(订货时需说明)
  ●输出电压:单相220V
  ●三相(三相四线)线电压380V或相电压220V
  ●输出电压精度:(2-5%)可调
  ●频率:50-60Hz
  ●效率:≥95%(功率等级50KVA以上)
  ●响应时间:≤1.5s(当外界电压变化10%)
  ●波形失真:无附加波形失真
  ●保护功能:具有过压、过流、缺相、相序保护(单相及三相150KVA以下无缺相及相序保护)及机械故障
  ●市电功能:三相产品市电、稳压方便切换(单相无此功能)
  ●启动方式:上电自动启动或人工启动可选择
  ●工作方式:可长期、连续无人值守工作
  ●绝缘电阻:≥2MΩ
  ●电气强度:工频正弦电压2000V历时1分钟无击穿及闪络现象。
