中铁热议!隧道远距离输送变压器远距离输电输入电压
专业解决各种隧道电压难题;服务热线:4006855086   隧道英施丹专业生产各种特殊型号三相电源升压稳压柜,三相油浸式快速升压变压器的生产厂家,隧道(矿山)专用油浸式远距离输送三相电源升频增流增压变压器和隧道(矿山)三相油浸式全自动电源稳压柜是我公司技术人员针对上千家隧道。巷道,矿山企业电源系统整改经验所开发的新产品。是专门针对隧道,矿井巷道等电源线路太远和供电线路电线小等原因所造成的电源末端负载时电压太低,以致各种隧道(矿用)机器无法正常启动,工作,甚至烧毁各种电器设备。我英施丹公司生产隧道专用远距离输送三相电源升频增流增压变压器。可以达到输送半径5000米以上的有效供电距离,并且具有30V的升压功能。另可配套的三相宽范围电源稳压柜使用,可以将输入电压(304-456V)范围的输入电压自动稳定在400V输出。使末端各类机器正常工作。本稳压柜具有过载能力强,防潮防水,无触点,免维护,过载保护,短路保护,自动调节等特点功能。自推出以来深受各隧道施工单位用户好评。

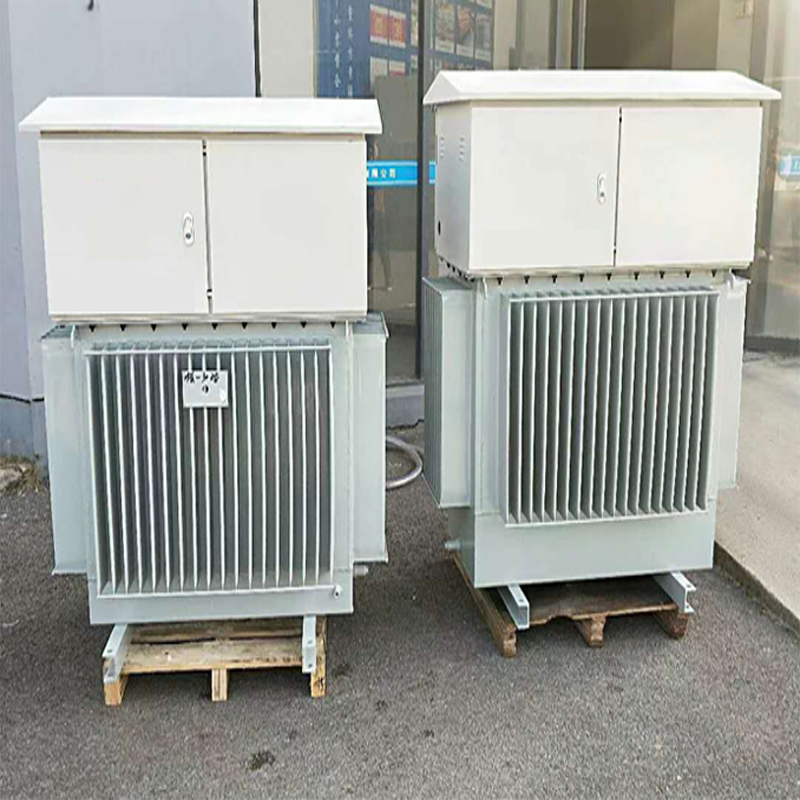

2.隧道(矿山)专用免维护三相油浸感应式稳压器感应调压器通过电传电动机或手轮机构及齿轮耦合来实现转动调压,转动范围在180o内,并在油箱上端设有电器限位及机械限位,电器限位由行程开关来切断电动机电源,机械限位由保护螺栓来阻断其转动极限。定子绕组及转子绕组通过底坐架固定,放入油箱中,箱内装有10#变压器油,在负载产生热量时,通过油浸冷却方式,经散热管散热。
3.功能特点:
隧道(矿山)专用免维护三相油浸感应式稳压器适用于现代煤矿,铅锌矿,铁矿企业的末端电源稳压、大型机床、 选矿机、隧道施工机器、彩印设备等进口精密机床的电源稳压。

可靠性高:采用精密逻辑线路,模块化设计,方便维护。

无触点,永无磨损:内部主体为感应电压调整器IVR、内无碳刷等易磨的损无件,使用寿命长达16年以上。

特性优良:采用进口的高道磁矽钢片,使空载、负载损耗最低。

1.LED数字显示,精确电压输出。

无级电压调整(无刷式):线性调压或稳压,输出电压平稳。

2.故障提示:声光报警,过/欠压、相序、过流、过载功能供选择。

3.全触摸按钮,智能化操作,主控电路为数码控制,抗干扰能力强
1
电路中电能损失

电线上的功率损耗为P=I2R

①可以通过两个途径减小输电损失。

减小输电线的电阻,应选用电阻率小的金属材料,还要尽可能的增大导线的横截面积。

②减小输电线中的电流。

,U必须是降在导线上的电压,电压不能用输电电压来计算。

2
远距离输电


一定要画出远距离输电的示意图来,包括发电机、两台变压器、输电线等效电阻和负载电阻。并按照规范在图中标出相应的物理量符号。一般设两个变压器的初、次级线圈的匝数分别为也应该采用相应的符号来表示。

从图中应该看出功率之间的关系是


电压之间的关系


电流之间的关系


可见其中电流之间的关系最简单,中只要知道一个,另两个总和它相等。因此电流往往是这类问题的突破口。

输电线上的功率损失和电压损失也是需要特别注意的。分析和计算时都必须用,而不能用。

分析输电线上的功率损失,由此得出结论隔离变压器

⑴减少输电线功率损失的途径是提高输电电压或增大输电导线的横截面积,当然选择前者。

⑵若输电线功率损失已经确定,那么升高输电电压能减小输电线截面积,从而节约大量金属材料和架设电线所需的钢材和水泥,还能少占用土地。

需要引起注意的是课本上强调:输电线上的电压损失,除了与输电线的电阻有关,还与感抗和容抗有关。当输电线路电压较高、导线截面积较大时,电抗造成的电压损失比电阻造成的还要大。

规律方法

 一、解决变压器问题的常用方法

解题思路1

电压思路.变压器原、副线圈的电压之比为U1/U2=n1/n2;当变压器有多个副绕组时U1/n1=U2/n2=U3/n3=……

解题思路2

功率思路.理想变压器的输入、输出功率为P入=P出,即P1=P2;当变压器有多个副绕组时P1=P2+P3+……

解题思路3

电流思路.由I=P/U知,对只有一个副绕组的变压器有I1/I2=n2/n1;当变压器有多个副绕组时n1I1=n2I2+n3I3+……

解题思路4

(变压器动态问题)制约思路

(1)电压制约:当升压变压器原、副线圈的匝数比(n1/n2)一定时,输出电压U2由输入电压决定,即U2=n2U1/n1,可简述为“原制约副”。

(2)电流制约:当变压器原、副线圈的匝数比(n1/n2)一定,且输入电压U1确定时,原线圈中的电流I1由副线圈中的输出电流I2决定,即I1=n2I2/n1,可简述为“副制约原”。

(3)负载制约:①变压器副线圈中的功率P2由用户负载决定,P2=P负1+P负2+…;②变压器副线圈中的电流I2由用户负载及电压U2确定,I2=P2/U2;③总功率P=P线+P2

动态分析问题的思路程序可表示为:


解题思路5

原理思路.变压器原线圈中磁通量发生变化,铁芯中ΔΦ/Δt相等;当遇到型变压器时有ΔΦ1/Δt=ΔΦ2/Δt+ΔΦ3/Δt

此式适用于交流电或电压(电流)变化的直流电,但不适用于稳压或恒定电流的情况。
