英施丹隔离变压器

英施丹隔离变压器的输出和输入电压按需要设计，有单相、三相或多路输入和输出，有三角形和星型等种规格，额定功率最大至800KVA。目前我公司的隔离变压器和自藕变压器广泛应用与工业生产的各个领域，其中隔离变压器产品适用于对市电电压需要变压或安全隔离的各种场合，诸如额定工作电压同我国不符的进口流水线、数控加工中心、印刷机械及低压大电流系统等。

1. 具有电压变换功能（如：△/Yo或Yo/ △接法）

2. 有滤波抗干扰功能（如：可以去除三次谐波干扰功能。可以去除奇数次谐波干扰.）

3. 英施丹变压器能有效地抑制从电源线引人的骚扰谐波和雷击电磁脉冲对本系统产生干扰

4. 能有效地抑制由本系统电子设备发出的骚扰谐波进入电源配电网络对其他设备(装置和系统)产生干扰

5. 能从根本上防止由于、地电位扰动所引起的系统工作失常、数据丢失或出错

6. 能有效地防止建筑物防雷装置接闪时因作为参考地的钢筋电位急剧升高导致系统中硬件设备遭反击击毁

7. 隔离变压器之所以在施工中被大量应用，其最大的原因是隔离变压器是一种1比1的变压器。初级220v，次级也是220v。我们用的交流电一根线和大地相连。另一根线与大地之间有220V的电位差。人接触会触电。隔离变压器的次级不与大地相连，它的任意两线与大地之间没有电位差。人接触任意一条线不会触电，所以比较安全。隔离变压器常用在有电子管和工作电压高的电子仪器上，如电子管扩音机，示波器等，也可用于维修电源

8. 隔离变压器在交流电源输入端的特点:

   a：若电网三次谐波和干扰信号比较严重，采用隔离变压器，可以去掉三次谐波和减少干扰信号。

   b: 采用隔离变压器可以产生新的中性线，避免由于电网中性线不良造成设备运行不正常。

   c: 非线性负载引起的电流波形畸变（如三次谐波）可被隔离而不污染电网。

9. 隔离变压器在交流电源输出端的特点：

   a：英施丹隔离变压器防止非线性负载的电流畸变影响到交流电源的正常工作及对电网产生污染，起到净化电网的作用。

   b: 在隔离变压器输入端采样,使得非线性负载电流的畸变不影响取样的准确性，英施丹隔离变压器得到能反应实际情况的控制信号。

   c: 若负载不平衡，英施丹隔离变压器也不影响稳压电源的正常工作。

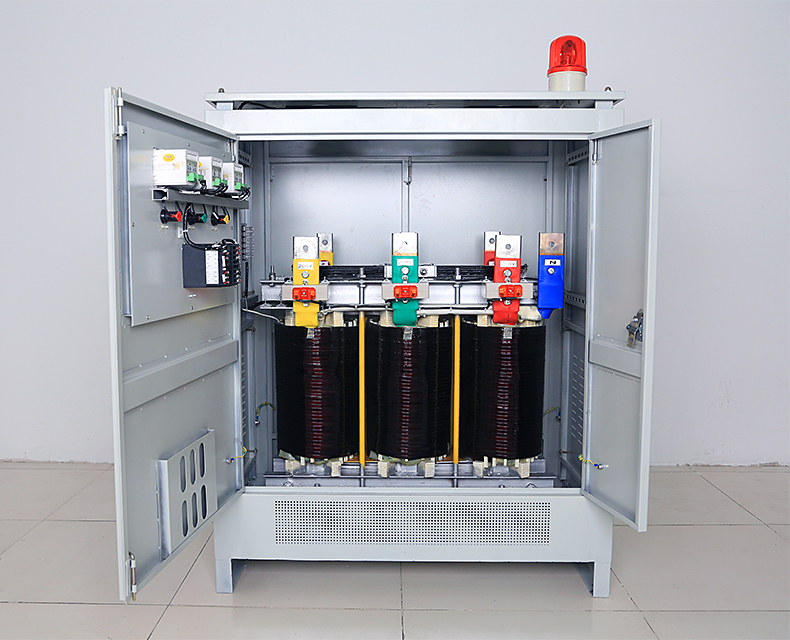

10. 三相隔离变压器原理、结构、优点

隔离变压器采用三相双绕组结构，具有防雷击、防干扰特性。原副边每个绕组分成两个线圈，该两个线圈是用两层互相绝缘的金属箔并绕起来的。于是该两线圈之间就存在电容C（所谓容性隔离变压器）。英施丹隔离变压器然后可根据需要采取以下两种接线方式任意组合:

①：接在三相四线制系统一侧的绕组宜接成Z形接法。

   ②: 接在三相三线制系统一侧的绕组宜接成六角形接法。

这两种接线方式的绕组结构具有如下优点:

1. 英施丹隔离变压器绕组自身具有很大的并联电容容量，能够补偿电网无功功率。

2. 当同相位的零序基波电流或零序谐波电流流过六角形或Z形接线绕组时，每一绕组的两个线圈中的电流方向是相反的。因此，该电流在铁芯中生成的合成磁通为零，不会在另一侧绕组中感应出零序电势或零序环流;同时，每相绕组两个线圈的相位差为60度，三倍频率时的相位差则为180度 ，成反向而互相抵消，能有效地消除三次谐波电势。从而抑制住了电网中最主要的骚扰谐波成分。

3. 这种两层同心并绕的绕组结构，每一匣线圈都存在电感和相间并联电容，形成了大容量分布式自耦合L-C级联滤波电路。由于每匣线圈的直径略有不同而使电容值也有所不同，英施丹隔离变压器 因而又形成了一个具有不同谐振频率的级联宽带谐振电路。只要适当地设计、配制各侧绕组的电感L和电容C的参数比值，就可以既获得理想的抑制各次谐波的效果，又不会发生谐振及通常电容器所可能出现的过电压、过电流现象。

4. 能完全隔离三相电源线路中同相位的雷击电磁脉冲。

5. 由于零序磁通和零序电抗为零，消除了变压器的零序附加损耗，节能效果明显。并提高了变压器二次单相短路保护的灵敏度。

备注：可以定制各种500V以下的单相和三相隔离变压器，如单相AC220变110V，三相380变200V，220V，460V等各种进口设备专用隔离变压器，可以定制各种UPS电源输入的隔离变压器（可以很好的解决零地电压问题）
