我英施丹公司生产的YSDSG系列380/380v隔离变压器400/400v三相隔离变压器主要用于各种高低压成套电气、进出口设备、精密机床、UPS、电镀、照明、加热、通信、化工等行业设备的控制电力、电源之用,产品能有效隔离部分谐波，抗干扰性强和安全性好的特点。具有体积小、重量轻、维护简单、运行可靠等优点。设计生产严格按照IEC国际标准和相关GB国家标准执行。 为方便用户选择合适产品型号，特说明如下：  相关参数如下： ![]() 额定容量：1kVA~3000kVA
![]() 额定电压：660V、480V、380V、220V、200V400v等
![]() 额定频率：50Hz、60Hz
![]() 联结组别：Y、yn0、Y、d11、D、yn11等
![]() 防护等级：IP00、IP20
![]() 绝缘等级：B级、F级、H级
使用环境 ![]() 海拔高度：≤1000m
![]() 适应环境温度：-10~+45℃
![]() 适应相对温度：26℃时,≤95%
![]() 使用环境：户内（户外使用时，请提供防护等级）
结构特征 铁心采用优质冷轧硅钢片精心叠制而成，根据绝缘等级的不同，整体浸渍不同绝缘等级的绝缘漆，能有效降低变压器噪声，减少盐雾，霉菌等对变压器的影响。根据防护等级的不同，变压器箱体由优质钢板制成，结构上既充分考虑空气流通，又能有效地起到防护作用，变压器接线电缆也很方便连接，设计充满人性化。可根据用户要求安装电压电流表、电源指示灯、塑壳断路器等。 销售热线：021-51095208 （田） 手机： 18016201838

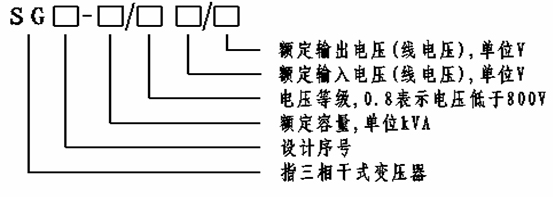

订货须知 ![]() 产品型号 ![]() 额定容量 ![]() 额定电压
![]() 工作方式 ![]() 绝缘等级 ![]() 防护等级![]() 其它特殊要求在技术协议中再行规定
技术参数

>英施丹产品特性优点： 概述（低损耗型三相干式安全隔离变压器H级180℃绝缘等级）： 变压器是各种电源及电气设备的主要部件，隔离变压器由圆筒式绕组和迭片式铁芯组成，铁芯采用 全新优质高硅硅钢片叠装，全斜接缝。本公司采用先进的制作工艺，有进口马克斯高速自动绕线机和全套真空压力浸漆设备;绕组采用脱胎整列绕制方法;对变压器进行真空浸漆，使变压器的绝缘等级达到F级或H级。变压器的输出和输入电压可按客户需求设计。有单相、三相或多路输入和输出等多种规格。 >变压器材料配置说明： ①铁芯 采用全新优质高硅硅钢片，主要材质为0.35厚H18、H14、H12、Z11的优质硅钢片，我们根据客房的要求和使用条件，选用最合适之材料，使变压器性能设计达到最佳。（常规材料为全新优质硅钢片）。 ②线材 采用PEW、UEW、EIW、SEIW、FEAI漆包线以及玻璃丝包线，耐温等级为F级（155℃）、H级（180℃）、HC级（200℃）、C级（220℃）。（常规耐温等级为H级180℃）。 ③绝缘材料 采用耐高温绝缘纸为绝缘材料，具备高温绝缘、阻燃和耐潮湿多重性能。 ④绝缘材料接线端子排 小功率采用端子排，外型美观，有优良的耐压，耐温，阻燃性能。大功率采用优质铜排。 ⑤铁脚 主要采用数控折弯冷扎板，有镀五彩（金黄），蓝锌（银白）、白锌（象牙白）、表面阳极处理（黑色）等环保电镀可供选择。 |
>产品使用条件： | 1适用海拔高度：≤5000m
2环境温度：-15℃～+45℃
3相对湿度：≤90%
4安装场所应无严重影响变压器绝缘强度的气体，蒸汽，化学性沉积，污垢，导电尘埃及无其他易爆易燃易腐蚀的物质。 |
>产品技术参数：
英施丹隔离变压器系列 | 相数 | 单相 | 三相 | 容量 | 0.1KVA-300KVA | 1KVA-3000KVA | 输入电压 | 1φ220V/110V/120V.100V | 3φ220V/380V/415V/460V.399V/360V | 输出电压 | 根据用户需求订制各种电压 | 输出电压准确性 | ±1% | 电压变动率 | ≤1.5% | 输出波形失真度 | 无失真（与输入波形比较） | 绝缘等级及IP等级 | F级、H级、HC级可供选择（常规为H级） IP等级：IP00、IP20 等等 | 工作效率 | ≥98% | 适用频率 | 50/60Hz | 联接方式 | Y/△任益组合 | 过载能力 | 允许超过1.2倍额定负载工作4小时（可长期满载） | 噪声 | ≤35dB（一公尺内） | 温升 | ≤60℃ | 绝缘电阻 | ≥150MΩ | 抗电强度 | 3000VAC/1min | 设计寿命 | 30年 | 工作环境 | 温度：-20～+45℃湿度：≤95%RH不结露 | 工作场所 | 无腐蚀性气体及导电粉尘 | 安规标准 | 产品符合VDE0550、IEC439、JB5555、GB226等国际国家标准 | 冷却方式 | 干式风冷 | 备货情况 | 1~300KVA标准机型均备有现货，所有规格均以标准化生产。 |
1、科学合理的设计，将电压变动率控制在1~1.5%以内。 2、采用优质全新硅钢片制做，有效减少铁损，提高效率。 3、采用高度耐温优质线材制做，自身损耗降至最低，大大提高功效。 4、采用H级绝缘， 耐高温绝缘材料，提高了耐高压强度、绝缘等级，延长使用寿命。 5、高效率设计，达98%以上。 6、 外观设计，美观、新颖，功率密度大，体积小，空间使用率高。

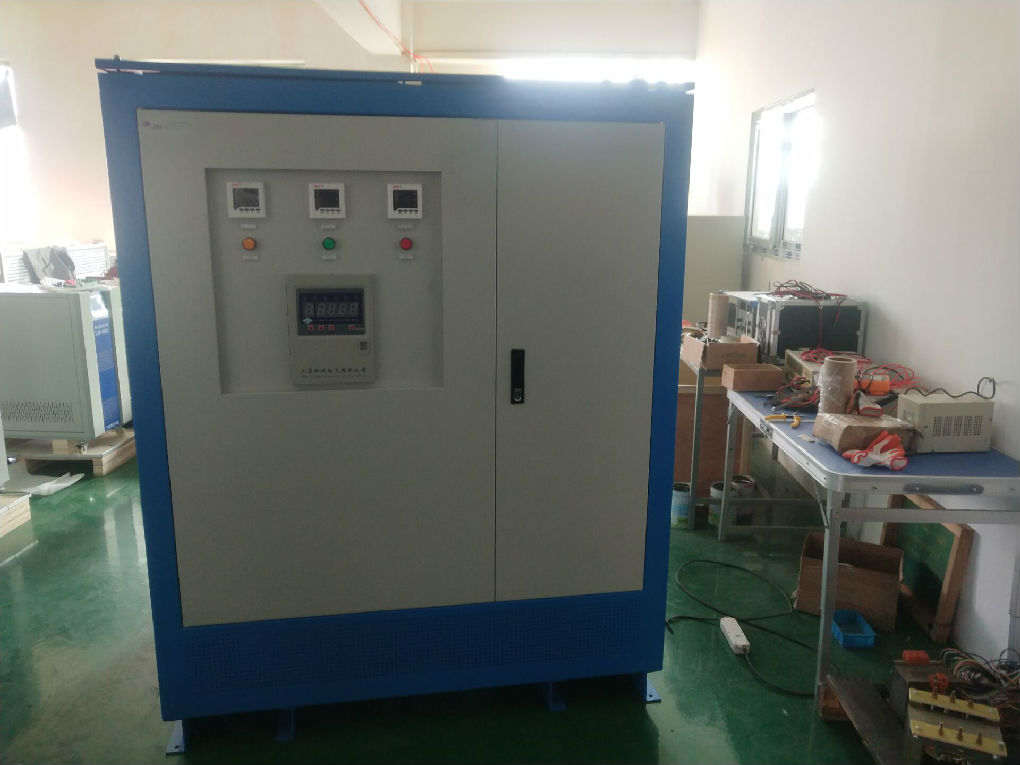

7.产品按结构分为开启式和防护式两种，防护式是采用钢板加工成箱壳，变压器在箱壳内部，箱壳外有进出线孔，以便安装电源线路。必要时可按用户要求增加电压表、电流表、温控报警系统、转向轮等，以便移动
|
