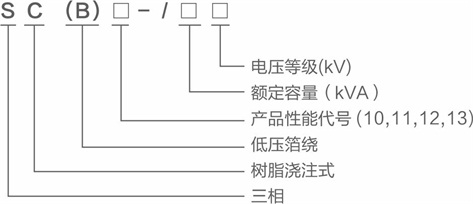

型号说明

产品特点

干式变压器250KVA315KVA400KVA500KVA630KVA800KVA1000KVA1250KVA1600KVA2000KVA2500KVA

安全：难燃防火，无污染，耐腐蚀性好，可直接安装在负荷中心。
防潮：可在湿度下正常运行。
免维护：安装简便，综合运行成本低。
优良性能：损耗低，局部放电量低，噪声小，机械强度高，抗短路能力强，散热能力强，强迫风冷条件下可以130%额定负载运行。
温控保障：配备有完善的温度保护控制系统，为变压器安全运行提供可靠保障。据对已经投入运行的产品的运行报告，产品的可靠性指标已经达到国际先进水平。

使用条件

• 海拔≤1000m，-25℃≤环境温度≤40℃，户内式。对空气自冷与强迫风冷的变压器，均需保证变压器具有良好的通风能力。当变压器安装在地下室或其他通风能力较差的环境，须增设散热通风装置。保护等级有IP00、IP20、IP23等型式。
• 当海拔>1000米时或是环境温度大于40℃或者小于-25℃时，产品须按照GB1094.11《电力变压器第11部分：干式变压器》的要求对有关额定值作相应调整。

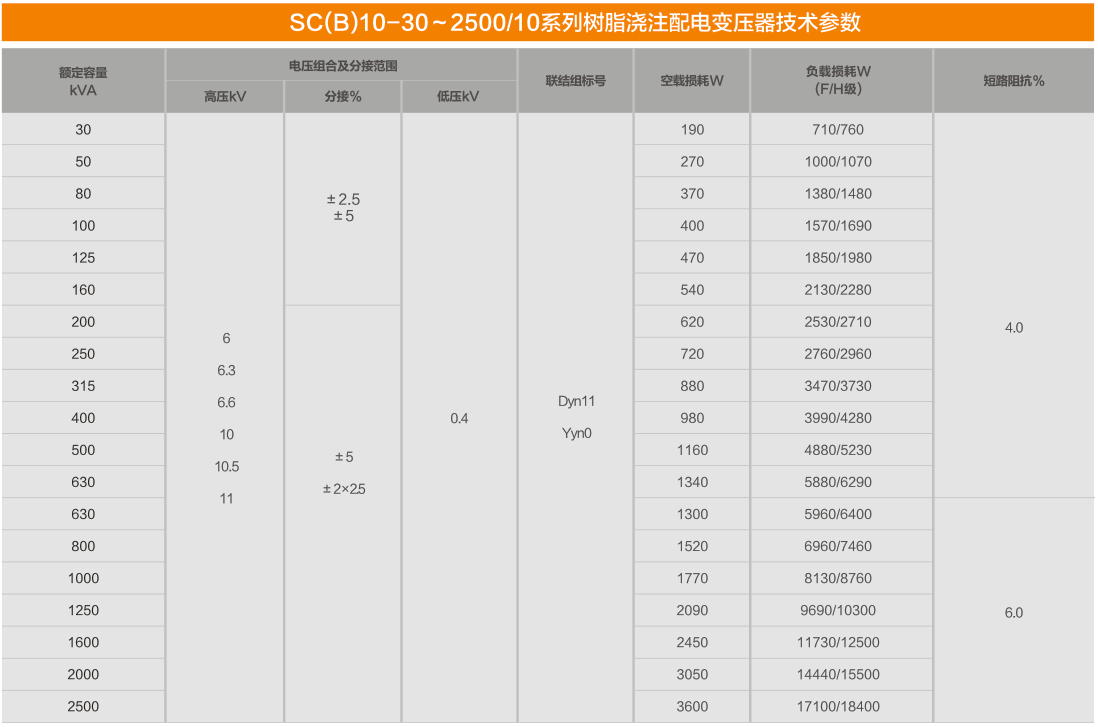

技术参数

注：表中斜线上方数值为F（120℃）级的负载损耗值，斜线下方数值为H（145℃）级的负载损耗值！

QQͼƬ20200507151537.jpg 干式变压器

干式变压器外壳防护等级分类说明代码说明

ip20 可防止直径大于12.5mm的球形异物进入，为带电部分提供安全屏障;

ip21 具备ip20性能，同时可防止垂直水滴进入;

ip23 具备ip20性能，同时可防止与垂直线成60°角范围内的淋水进入;

ip30 可防止直径大于2.5mm的球形异物进入;

ip31 具备ip30性能，同时可防止垂直水滴进入;

ip33 具备ip30性能，同时可防止与垂直线成60°角范围内的淋水进入;

ip40 可防止直径大于1mm的线状物体进入，具有防尘效果。
