800V/400V/380V光伏发电逆变隔离变压器是利用半导体界面的光生伏特效应而将光能直接转变为电能的一种技术。这种技术的关键元件是太阳能电池。太阳能电池经过串联后进行封装保护可形成大面积的太阳电池组件,再配合上功率控制器等部件就形成了光伏发电装置。

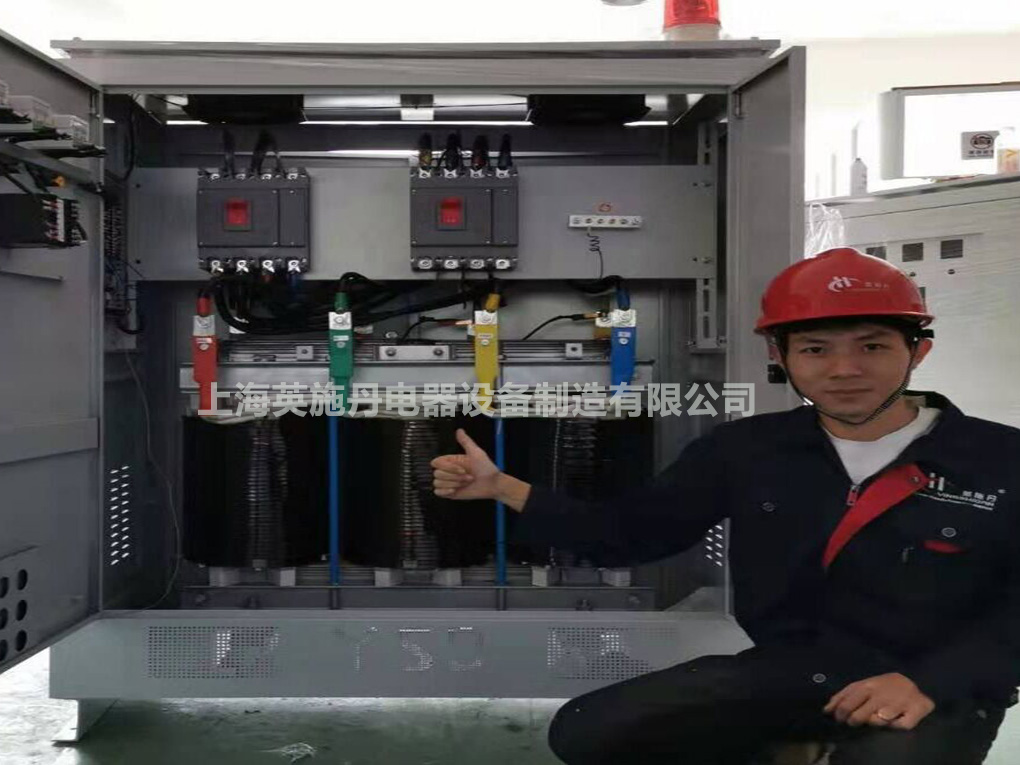

光伏变压器一般用来于太阳能逆变。因为光伏变压器本身光电效率低,所以特别要求变压器的效率高。 光伏并网逆变隔离变压器网侧接线dyn11,逆变时yd5,移相120度,光伏隔离变压器可设置白天工作,晚上停止,降低空载损耗电能。 产品参数: | 容量 | 0.5-5000KVA(根据用户需求定做) | 输入电压 | 额定电压:800V/380V/400V(根据用户要求定做) | 输出电压 | 额定电压:380V/400V(根据用户要求定做) | 输出电压准确性 | ±1% | 工作效率 | ≥98% | 波形失真 | 无附加波形失真 | 工作保护 | 具有过流保护;可长期无人值守工作 | 执行标准 | 产品符合VDE0550、IEC439、GB6450-86、JB5555、GB226等国际国家标准 | 绝缘电阻 | ≥150M | 绝缘等级 | F级、H级、HC级可供选(常规为F级) | 接线方式 | △/Yo(常规);Yo/Y0、Y/△、△/△ | 电气强度 | 工频正弦电压3000v历时1分钟无击穿及闪烁现象 | 过载保护 | 二倍额定电流可维持1分钟 | 频率 | 50Hz/60Hz | 冷却方式 | 自冷式 | 冷却形式 | 干式 | 铁心形式 | 芯式 | 防潮方式 | 开放式 | 环境温度 | -50℃+120℃ | 海拔高度 | <1000m | 相对湿度 | <90% |
产品特点 1、特性优点 2、 N-G性能良好 3、将△转换为Y或Y至△ 4、按用户的特殊性能要求设计 5、海拔高度不超过4800M; 6、电流电压波形似于正弦波;

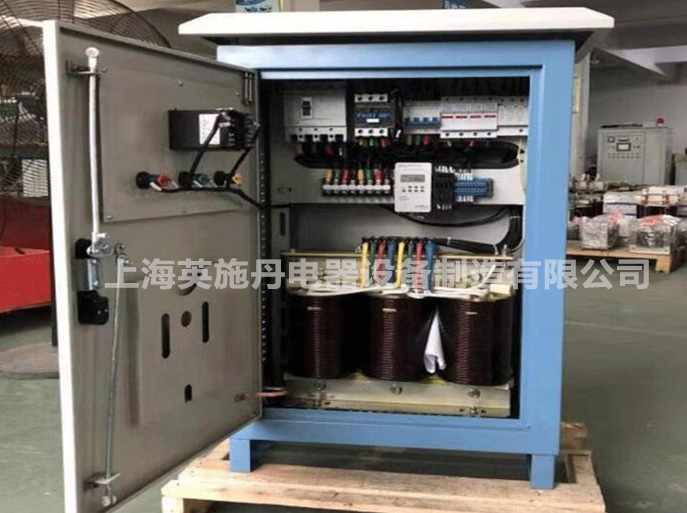

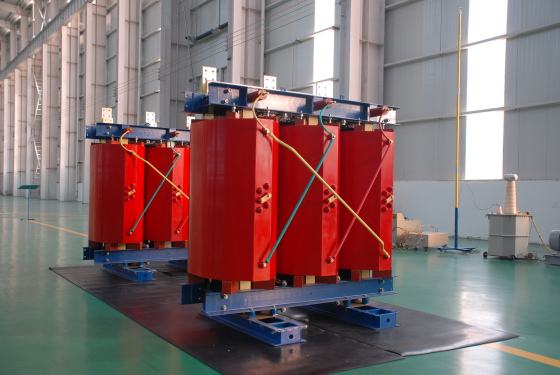

(1)我英施丹公司采用优质材料和先进的工艺技术,专业生产的SG、DG系列三相及单相干式隔离变压器,该系列变压器在电网中不仅具有变压功能,还可隔离电网对设备的三次谐波,保护机器产生的发热和绝缘材料的寿命减少。特别适合进口设备使用(270V进→380V出、315V进-输出380V)规格1KVA-1000KVA之间,用于光伏逆变电源旁路,光伏变压器。 (2)由于光伏发电的特殊性,光伏并网系统大规模的投入势必会给电网的可靠性和稳定性带来隐患,如:谐波、闪变、直流偏磁、过电压等。因此,有必要研究合适的方案来解决上述问题。的方法是在电网和并网逆变器之间加入隔离变压器,起隔离逆变器和电网的作用。由于有了隔离变压器,逆变器功率器件开关导致的电位浮动所产生的漏电流,以及逆变器在控制中产生的微小直流电流均被有效地隔离抑制。从而不会对电网产生不良的影响。 隔离变压器的作用 英施丹隔离变压器在单级式光伏并网逆变系统中非常重要,其性能好坏不仅关系到变压器本身的效率、发热等问题,而且决定着整个变换器的技术性能,甚至导致功率管的损坏和逆变失败。此时,隔离变压器变换电压 已不再是隔离变压器的功能,它还有许多其他重要的作用。
(1)电气隔离:使用变压器来实现光伏电源与电网之间的电气隔离。 (2)阻止电流的直流分量注入电网:由于直流电不会导致磁通量的变化,因此光伏逆变系统的直流分量将不会通过隔离变压器流入电网。 (3)抗干扰的作用:一定联接方式的隔离变压器可以消除3次及3的整数倍次谐波,降低高次谐波、电压波动对电网的影响。 (4)稳定电压的作用:当系统发生故障时,可以有效地抑制光伏逆变系统的谐振过电压和稳态过电压。 隔离变压器接线选择:(△/Yn与 Yn/△) (1)从谐波的角度选择:△/Yn与 Yn/△两种解法都能够有效地减小进网电流的谐波含量。 (2)从抑制直流分量的角度比较:△/Yn与 Yn/△2种接法都能起到对直流分量的抑制作用,使其输出电流直流分量含量较低,但△/Yn接法略微优于 Yn/△接法。 (3)△/Yn接法方式输出电压波形质量要好于采用 Yn/△的接法。从谐波总畸变率也可以说明△/Yn联接方式优于 Yn/△的联接方式。 (4)综合以上比较△/Yn联接方式优于 Yn/△的联接方式,所以在光伏发电并网系统中,隔离变压器的联接方式选择△/Yn是选择,光伏隔离变压器。 使用范围 该系列隔离变压器广泛用于光伏发电、风能、UPS不间断电源、EPS消防应急电源、变频电源、逆变电源。 技术参数 电压变动率:±1% 输出波形失真:无失真(与输入波形比较) 绝缘等级:F级、H级(常规为H级)耐温180° 工作效率:≥98% 适用频率:50/60Hz 联接方式:△ /Yn 过载能力:允许超过1.5倍额定负载工作1小时(可长期满载) 噪 声:≤35dB(一公尺内) 温 升:≤60℃ 绝缘电阻:≥150MΩ 抗电强度:3000VAC/1min 设计寿命:20年 工作环境:温度:-20~+50℃湿度:≤95%RH不结露 工作场所:无腐蚀性气体及导电粉尘 安规标准:产品符合VDE0550, IEC439、JB5555、GB226等国际国家标准 冷却方式:干式风冷,380V光伏隔离变压器 正常使用条件 1、局部放电量小,绝缘水平高,产品使用寿命长; 2、电压波形稳定、过载保护并机环流小; 3、过载能力强,120%负载下可长期安全运行; 4、采用美国杜邦绝缘材料、耐压等级高,阻燃、防爆、无污染、防火等级高,整机可达F级或H级。
|
