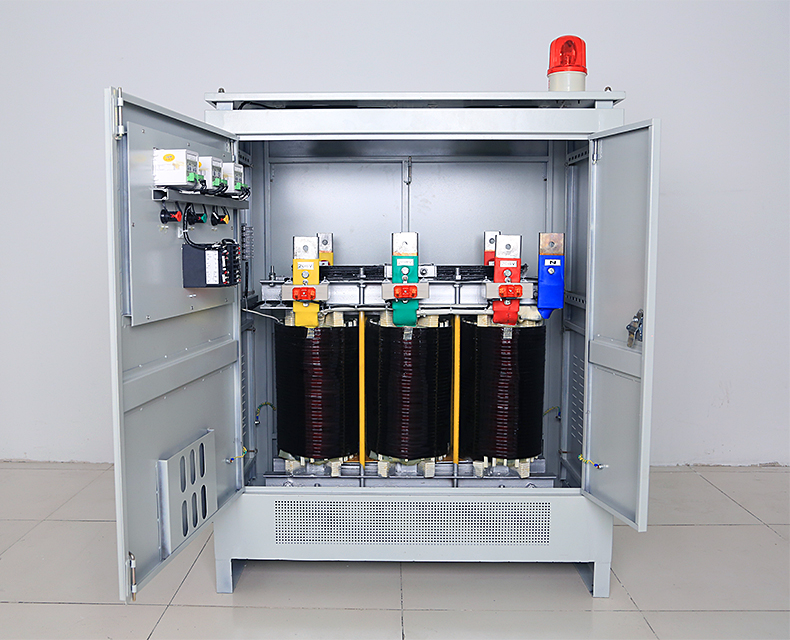

BSG/SG-250KVA315KVA400KVA三相干式伺服变压器380转220V变200V

概述
    BSG/SG三相干式伺服变压器有外壳式; SBK为无外壳式,均为立式安装方式、它弥补了电力变压器电压单一的不足,满足各种用电器的电压,或交流经整流后的直流电源,在额定的容量下可连续工作,被广泛应用于机床和工农业各种机械设备中一般电器控制电源,局部照明及指示灯电源。



 产品介绍
      干式变压器英施丹电器生产进出口精密设备使用的变压器方面有无可比拟的优势,长期为台达等众多国内外知名进出口设备厂家供应变压器。此系列变压器专为企业设备电源配套使用,用以解决国内外电压不同而造成的设备无法使用之困惑(如三相输入1200v、1140v、690v、660v、440V、420V、400V、380V、360v三相输出480V、460V、440V、415V、400V、240V、230V、220V、210V、208V、200V、190V、182V、173V、120V、110V、100V等,或依据客户要求设计)。其产品特征具有运行稳定、性能优良,更具有防火、防潮、安全可靠、节约电能及维护方便等优点。

功能特点

智能型伺服变压器,自动调节伺服系统所需电流,输出电流不受电网电压波动的影响,使伺服电机发挥更好的性能;
全部元件采用德国、日本功率模块,安全可靠,质保五年,没有返修率,寿命长达二十年以上;
体积小、重量轻、价格低廉、5倍的过载能力,可长时间连续工作;
接头端子采用特殊的合金材料,缓流、缓压;
承受苛刻使用环境:周围空气温度-30℃至+60℃,安装海拔可达4500m;
性能优越,高效率(99.8%),高稳压,无干扰,不发热,耗电少,输出能量更稳定;
典型应用,:数控机床,试验机、绕线机、教学机、包装机械,印刷机械,纺织设备,自动化生产线等二十多个自动化设备行业


BSG/SG三相干式伺服变压器适用场所

该系列变压器广泛用于进出口设备、地铁、高层建筑、机场、车站、印刷、机床、码头、工矿企业及隧道的输配电及进口设备的使用等场所.因当地电压不同,须转换电压之场所,专为电气机械设备而量身定做。
容量:0.5KVA~5000KVA
绝缘等级: F级或H级
频率:50/60Hz(可依客户要求设计30Hz-400Hz)执行标准
相数:三相
1. JB/T9646-1999变压器标准
2. GB 19212.5-2006隔离变压器标准
3. GB1094.11-2007**电力变压器标准

使用条件
1.海拔不超过2000m。
2.环境温度-15~+40℃
3.空气相对湿度:最潮月的平均最大相对湿度为 90%
4.电源电压的波形近似于正弦波。
5.多相电源电压的对称性多相变压器所连接的电源电压应近似对称。

6.无剧烈震动和冲击振动的地方

7无**危险的介质中,且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃的地方

8.不受雨雪侵袭的场所

BSG/SG三相干式伺服变压器安装和使用说明

  1.打开包装箱,取出说明书等备用件及本机,并仔细阅读《使用说明书》以便正确使用。
  2.将本变压器可靠固定在适当位置,保证不受振动和侵蚀。
  3.使用前,必须测试电路,电网电压是否为额定输入电压值,允许偏差+—5%若大大地超过该范围,应考虑前端添加稳压电源,以确保变压器可靠工作。
  4.选用适当截面导线按标识接好线,检查无误后,即可通电,本变压器正常工作。
       接地线截面不小于 1.5MM
       额定电流计算
       电流 =额定容量(VA)
       ----------------------(A)
       3X输出(输入)电压V

       容量单位:1000VA=1KVA  1KW=1.25KVA



BSG/SG三相干式伺服变压器注意事项
    1.购买前,先估算好您所使用的电器的总容量 ,并使用留有相当裕量的变压器。
    2.当您使用多插头电压变压器时,电压可负载最大额定容量,其余各插头电压的容量应按与**电压的比例相应减少且当有两组以上电压同时使用时,其负载电流总和不超得过变压器次级电流。
    3.安装前,应仔细校核英施丹铭牌及附件说明书的各项数据是否符合您的要求,确认无误后,方可安装使用。
    4.通电工作后,变压器铁芯和线圈将发热(但温升不超过80℃)属正常现象,若温升过高,其至冒 烟,则应切断电源开关,重新检查您所使用的电器容量,予以调整。
    5.在运输中,应尽可能避免碰撞,切勿受潮,使用时,请注意维护,以保证变压器使用寿命。
    6.各接点螺母应紧固,以免接头打火,发热烧坏接头装置。
    7.为了确保变器安全,应装设保护装置(如熔断器、热脱扣器),可靠起到保护作用(过载保护 置的断流容量一般取额定容量的1.1倍)。



装箱单
       1.产品一台                2.使用说明书一份                3.保险卡一张                4.合格证一份



产品尺寸表(1000V以下电压等级)



技术参数



输入电压

额定电压±10%

环境温度

-15℃-+40℃

输出电压

额定电压+5%(空载)

海拔高度

<2000m< span="">

效率

≥95%

相对湿度

<90%< span="">

波形失真

无附加波形失真

安装场所无严重影响变压器绝缘的气体蒸汽、化学沉积、灰尘、污垢及其它**性和腐蚀性介质.

功能

具有输入电压、输出电压、电流指示

保护

具有过流保护可长期无人值守工作

绝缘电阻

≥50M

电气强度

工频正弦电压2000V历时1分钟无击穿及闪络现象

凡不符合上述规定的特殊使用条件,应由使用单位和我厂协商确定

过载能力

二倍的额定电流,维持1分钟

规格型号及安装尺寸 ( 0.5KVA~2500KVA可定制)

规 格


不带外壳产品尺寸(cm)/重量(kg)

带外壳尺寸(cm)/重量(kg)

SG-5 KVA

30×15×25/30

37×25×37/45

SG-6KVA

30×16×25/38

37×25×37/48

SG-7KVA

35×15×30/40

40×25×38/52

SG-8KVA

35×16×30/55

40×25×38/65

SG-10KVA

40×21×36/74

45×32×41/85

SG-15KVA

44×24×40/93

50×40×48/110

SG-20KVA

45×24×42/110

50×40×48/135

SG-30KVA

50×28×52/149

58×48×60/178

SG-40KVA

55×30×56/170

65×50×65/200

SG-50KVA

60×33×62/218

75×60×75/250

SG-60KVA

60×33×62/235

75×60×75/270

SG-80KVA

65×34×67/265

80×60×80/310

SG-100KVA

72×35×68/310

85×65×85/360

SG-120KVA

72×37×68/348

85×65×85/400

SG-150KVA

78×37×68/420

90×65×88/480

SG-180KVA

78×40×80/490

95×65×105/550

SG-200KVA

80×45×82/540

98×65×105/590

SG-250KVA

83×45×83/690

100×65×108/750

SG-300KVA

90×45×95/790

106×70×110/860

SG-320KVA

95×47×95/820

106×70×110/900

SG-350KVA

100×47×95/900

110×75×115/980

SG-400KVA

105×52×105/1000

138×80×135/1100

SG-500KVA


110×53×108/1120

140×80×142/1250

SG-600KVA


112×55×113/1300

148×85×150/1480

 此份尺寸和重量有些许差别,请电话和厂家确认。其它功率和电压均可以定制。

该产品是专门针对中国电网与交流伺服电机所需电压不匹配而设计的超小体积三相伺服变压器。改变了现传统线圈式变压器的笨重、发热、耗电、安装难的问题;不对电网造成污染,是工业控制系统中解决电源适配器问题的理想产品,与工频变压器有本质上的不同,在性能上有质的飞跃。

    本产品采用最前沿的微波器件,三相全桥开关谐振技术,SPWM调制技术,完全消除EMI干扰,广泛应用于三菱、安川、松下、三洋、台达、东元、富士、日立、欧姆龙、AB、法拉克、施耐德、路斯特、科比、伦茨、、、等所有进口,国产伺服系统;该变压器的容量可以从0.5KVA到80KVA,满足了所有伺服电机电压
