详细说明

产品概述

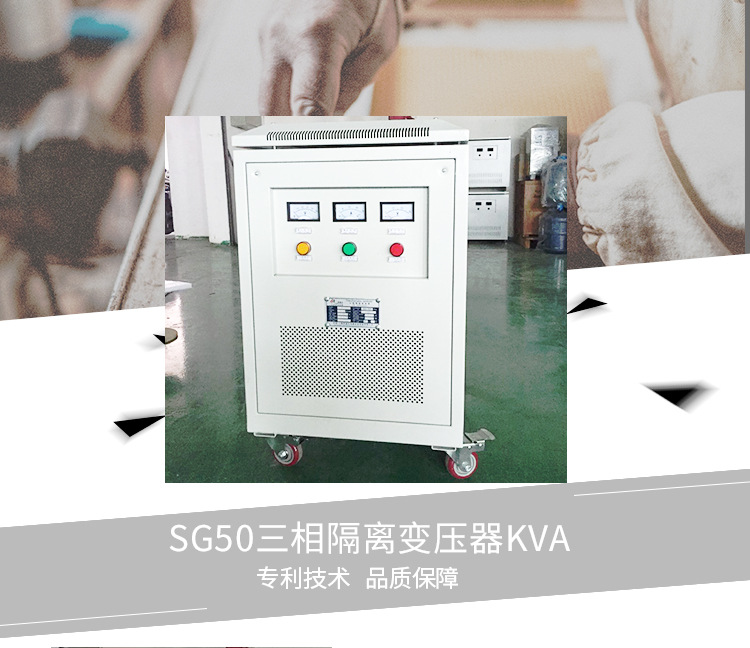

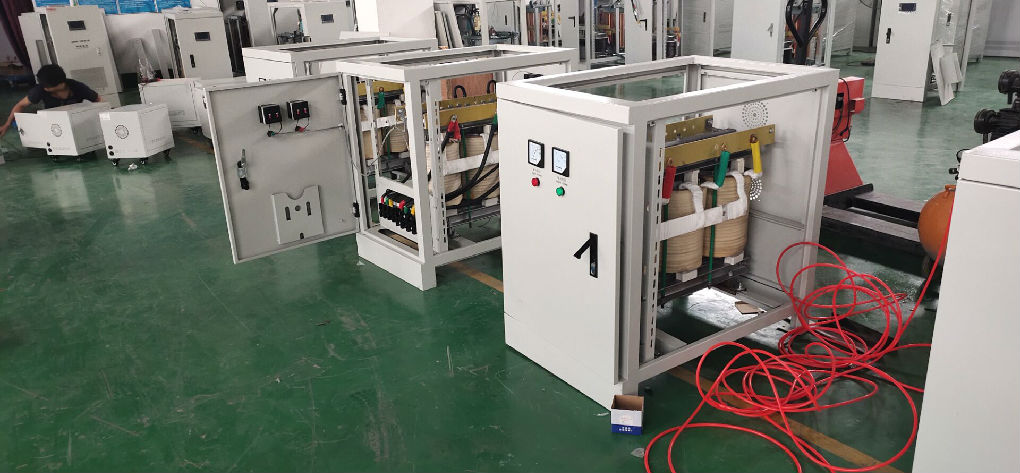

我公司多年来采用优质材料和先进的工艺技术专业生产 160VA--3000KVA 之间，SG/SBK系列三相干式隔离变压器，产品参照国外同类产品研制开发进口设备用变压器，产品符合 VDE0550 、 IEC439 、 JB5555 、 GB5226 国际标准。SG /SBK系列三相干式变压器广泛适用于交流 50/60HZ ，输入、输出电压不超过500V 的各种供电场合。产品的各种输入、输出，电压高低，联接组别，调节抽头位置，绕组容量分配，次级绕组配备，是否要求带外壳等，均根据用户的要求进行精心的设计与制造。

■产品特点

该系列隔离变压器具有防火、防潮、安全可靠、节约电能及维护方便等优点

■使用范围

该系列隔离变压器广泛用于地铁、高层建筑、机场、车站、印刷、机床、码头、工矿企业及隧道的输配电及进口设备的使用等场所。

■技术参数

输入电压

额定电压±10%

环境温度

-15℃-+40℃


输出电压

额定电压+5%(空载)

海拔高度

<1000m


效率

≥95%

相对湿度

<90%


波形失真

无附加波形失真

安装场所无严重影响变压器绝缘的气体蒸汽、化学沉积、灰尘、污垢及其它**性和腐蚀性介质.


功能

具有输入电压、输出电压、电流指示


保护

具有过流保护可长期无人值守工作


绝缘电阻

≥50M


电气强度

工频正弦电压2000V历时1分钟无击穿及闪络现象

凡不符合上述规定的特殊使用条件,应由使用单位和我厂协商确定


过载能力

二倍的额定电流,维持1分钟


■规格型号及安装尺寸

规 格

输入电压

输出电压

不带外壳产品尺寸(cm)/重量(kg)

带外壳尺寸(cm)/重量(kg)


SG-5 KVA

660V
 400V
 380V
 200V
可根据客户要求订制

380V
 220V
 110V
 36V
可根据客户要求订制

30×15×25/35

45×25×30/56


SG-6KVA

30×16×25/40

45×25×30/64


SG-7KVA

35×15×30/45

50×25×35/80


SG-8KVA

35×16×30/55

50×25×35/80


SG-10KVA

42×21×42/90

60×32×65/130


SG-15KVA

52×24×52/135

70×35×77/185


SG-20KVA

52×24×52/180

70×35×77/220


SG-30KVA

55×28×65/220

80×40×87/260


SG-40KVA

61×30×65/265

90×50×95/320


SG-50KVA

61×30×65/295

90×50×95/360


SG-60KVA

70×32×66/370

100×50×105/440


SG-80KVA

70×32×67/450

100×50×105/530


SG-100KVA

75×35×68/490

100×50×105/570


SG-120KVA

75×35×68

100×50×105/600


SG-150KVA

85×37×68

120×65×115/690


SG-180KVA

95×45×83

120×65×115/930


SG-200KVA

95×45×83

120×65×115/1010


SG-250KVA

95×45×83

120×65×115/1180


SG-300KVA

105×45×95

120×70×125/1450


SG-320KVA

105×45×95

130×50×135/1490


SG-350KVA

105×45×95

130×50×135/1600


SG-400KVA

115×55×105

140×60×145/1700


■正常使用条件

1、海拔高度不超过2500M；
2、周围介质温度**不低于-25度**不高于+40度；
3、电流电压波形似于正弦波；
4、不受雨雪侵蚀的场所，无显著摇动和冲击振动的地方；
5、无**危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃

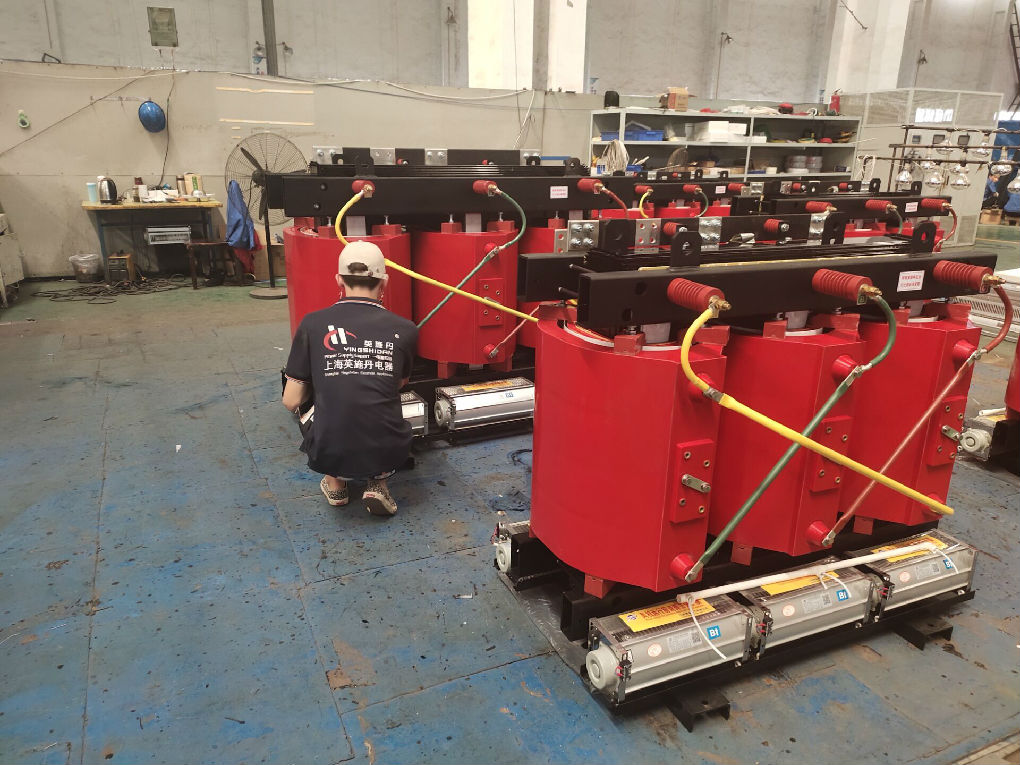

SG（B）10型非包封H级干式电力变压器

　　产品概述

　　非包封H级三厢干式变压器，线圈采用Nome纸作为绝缘材料，并经真空加压设备多次浸渍先进无溶剂漆，并高温固化，具有安全、可靠、节能、防火、防爆、不产生有害气体、不污染环境、维护简单等优点。其设计先进、结构合理、外形美观。主要性能指标均优于国内标准，在整个使用寿命期间都保持极佳的电气性能和机械性能。最适用于防火要求高

　　、负荷波动较大以及污秽潮湿的环境中，如高层建筑、机场、车站、码头、地铁、医院、电厂、冶金行业、购物中心、居民密集区以及石油化工、核电站、核潜艇等场所。

　　主要规格及技术数据：


额定容量 A组 B组 短路阻抗（%）
空载损耗（W） 不同绝缘耐热等级下的负载损耗（W）
空载损耗（W）

不同绝缘耐热等级下的负载损耗（W）
B(100℃ ) F(120℃ ) H(145℃ ) B(100℃ ) F(120℃ ) H(145℃ )
30 190 670 710 760 180 700 740 790 4.0
50 270 940 1000 1070 250 1010 1060 1140
80 370 1290 1380 1480 330 1370 1470 1570
100 400 1480 1570 1690 360 1600 1690 1830
125 470 1740 1850 1980 420 1870 1980 2120
160 540 2000 2130 2280 490 2120 2320 2480
200 620 2370 2530 2710 580 2550 2690 2880
250 720 2590 2760 2960 660 2880 3070 3300
315 880 3270 3470 3730 780 3450 3690 3970
400 980 3750 3990 4280 890 4100 4350 4640
500 1160 4590 4880 5230 1040 4870 5160 5530
630 1340 5530 5880 6290 1200 5810 6140 6560
630 1300 5610 5960 6400 1160 5950 6330 6800 6.0
800 1520 6550 6960 7460 1370 6960 7380 7900
1000 1770 7650 8130 8760 1560 8250 8730 9420
1250 2090 9100 9690 10370 1810 9830 10390 11140
1600 2450 11050 11730 12580 2400 11990 12770 13650
2000 3050 13600 14450 15560 2700 14450 15300 16540
2500 3600 16150 17170 18450 3150 17380 18420 19720
1600 2450 12280 12960 13900 2400 12930 13720 14690 8.0
2000 3050 15020 15960 17110 2700 15770 16720 18060
2500 3600 17760 18890 20290 3150 18700 19840 21330

以上数据如更改恕不另行通知，以产品出厂数据为准。
