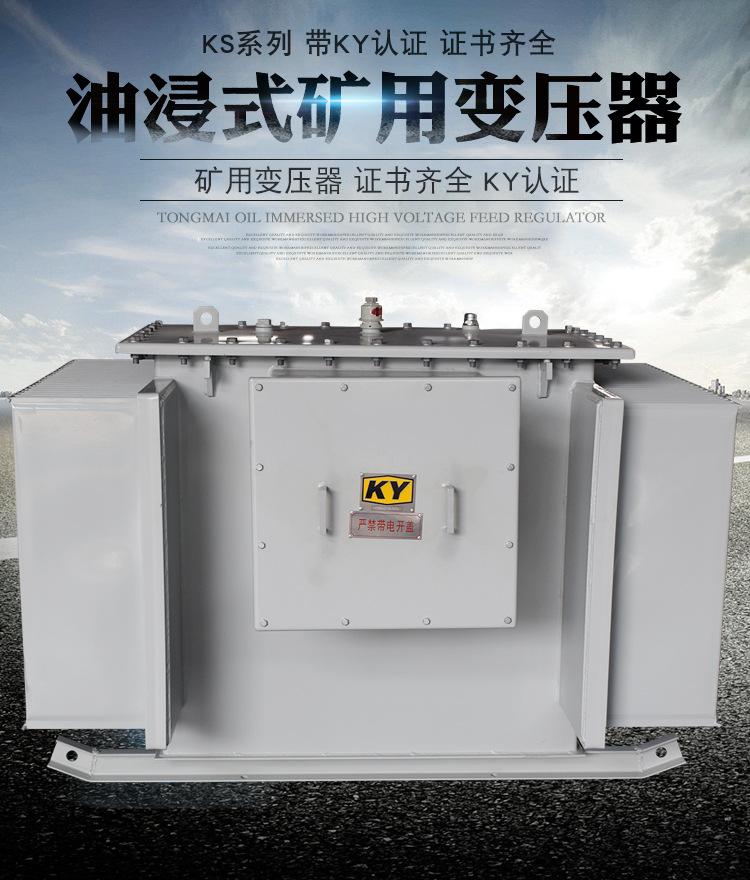

KS11-100KVA125KVA600KVA80KVA50KVA矿用油浸式变压器

KS9系列矿用变压器，作为矿井的配电设备，该产品具有体积小、易下井、结构合理、损耗低、散热性能好等特点。

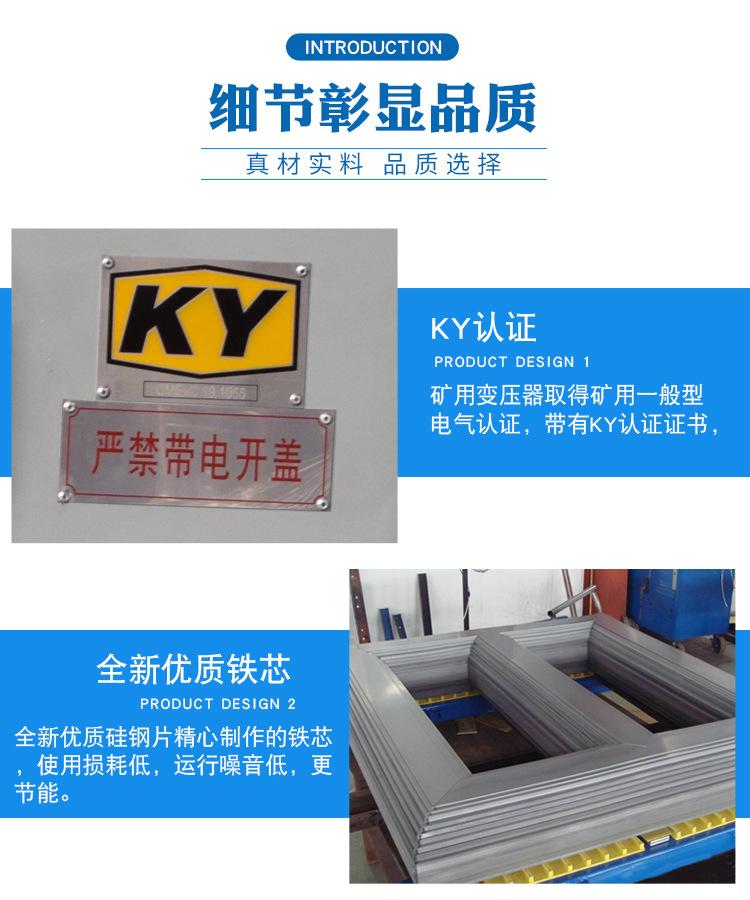

本系列产品采用优质的晶粒取向优质高导磁性能硅钢片叠装而成，铁芯为芯式铁芯，全斜接缝迭积式铁芯，其铁芯柱为多级圆截面，确保低噪音低损耗。油箱结构坚固，箱壁两侧焊有高、低压电缆接线盒，作为电缆接线之用，高压线圈须有额定电压±5%的分接电压，利用分接开关变换电压。变换电压时，必须先切断电源，然后去除箱壁上分接开关的风雨罩进行变换电压。变压器低压侧允许“Y”型接成693V或“D”型接成400V供电，在电缆接线盒内直接装次级端头引出六个瓷套供用户改接。变压器吊装利用焊在箱壁的吊攀，变压器箱底均装有拖橇，在拖撬上备有安装孔，可供矿井需要时加装矿车滚轮。

KS11-1250，KS9-1250系列矿用变压器，作为矿井的配电设备，该产品具有体积小、易下井、结构合理、损耗低、散热性能好等特点380V400V转.变.升690V,660V。

本系列产品采用优质的晶粒取向优质高导磁性能硅钢片叠装而成，铁芯为芯式铁芯，全斜接缝迭积式铁芯，其铁芯柱为多级圆截面，确保低噪音低损耗。油箱结构坚固，箱壁两侧焊有高、低压电缆接线盒，作为电缆接线之用，高压线圈须有额定电压±5%的分接电压，利用分接开关变换电压。变换电压时，必须先切断电源，然后去除箱壁上分接开关的风雨罩进行变换电压。变压器低压侧允许“Y”型接成693V或“D”型接成400V供电，在电缆接线盒国内直接装次级端头引出六个瓷套供用户改接。变压器吊装利用焊在箱壁的吊攀，变压器箱底均装有拖撬，在拖撬上备有安装孔，可供矿井需要时加装矿车滚轮

性能特点：

　　(1)气性能稳定：产品结合负载特点和电网电压波动、大气过电压情况，根据整流S11-315KVA变压器的负载状况，确定合理、可靠的绝缘水平和绝缘模型，充公保证产品的电气性能可靠和稳定。产品环境安全系数≥1.67。

　　(2)动稳定程度高：产品绕组有较高的机械强度，具有较强的抗突发能力，以满足极恶劣的负载环境。在设计、制造过程中较好地消除了S11-315KVA变压器漏磁引起的或非正常运输可能造成的动不稳定源。产品具有较高的动稳定性。高抗阻，比同容量的电力S11-315KVA变压器的阻抗高30%，以抑制di/dt，有效保护整流元件。

　　(3)热稳定性好：先进的产品设计，严格控制产品的发热部位及***热点温升，线圈、引线采用铜导线，电流密度选取较低。

　　(4)过载能力强：产品具有较强的过负载能力和过电压能力，产品设计、制造充分考虑负载特性，从温升、绝缘性能及附件选择等各方面满足过载要求。

　　(5)节电效果明显，噪声低(<65db)。< span="">

　　(6)结构简化，外形美观。

。

适用于容量630KVA及以下，电压为10KV及以下的油浸式矿用电力变压器。此类型矿用变压器是一般型油浸式变压器，并无防爆要求，主要作为矿井配电时的矿用照明或电力拖动的电源。凡本系列变压器经运输后，不需作吊心检查，即可装配有关拆卸的零部件，做验收试验项目。遵循标准.
本系列变压器所遵循的标准：
     GB1094.1~2-1996电力变压器
     GB1094.3.5-2003电力变压器
     GB1094.4-2005电力变压器
     JB3955-2006矿用一般型电力变压器
     GB12173-2008矿用一般型电气设备
     GB/T6451-2008三相油浸式电力变压器技术参数和要求

GB1094.1-1996 三相节能电力变压器 部分总则

GB1094.2-1996 三相节能电力变压器第2部分温升这台产品在做温升试验时也有一定特点$ 根据
我厂试验设备的实际情况! 通常情况下采用短路法
进行试验$ 此方法的原理是利用变压器短路产生损
耗来进行温升试验$试验分两个阶段进行! 阶段
先施加一定倍数的电流%通常在 !,( 倍以下&!在这
个电流下的损耗包括了最大负载损耗和空载损耗来
考核变压器油面温升%因短路法只是施加短路电压!

GB1094.3-2003 三相节能电力变压器第3部分绝缘水平和绝缘试验

GB1094.5-2003 三相节能电力变压器第5部分承受短路的能力

GB311.1-1997  高压输变电设备的绝缘配合

GB/T6451-1999 三相油浸式三相节能电力变压器技术参数和要求

GB10237-88    三相节能电力变压器绝缘水平和绝缘试验外绝缘的空七间隙

GB/T15164-94  油浸式三相节能电力变压器负载导则

KS11-315KVA千伏安井下矿用变压器正常使用条件

1、高度不超过海拔1000m，特殊环境另作说明：
2、环境温度：
最高气温+40℃；
最高日平均气温+25℃；
最高年平均气温+20℃；
户外最低气温-20℃。
3、周围空气相对湿度不大于95%(+25℃时)；
4、安装在矿井下虽有煤尘、瓦斯，但无爆炸危险的场所；

5、电源电压的波形近似地正弦波；
