380v升变转750v800v850V900V1000V三相干式变压器生产厂

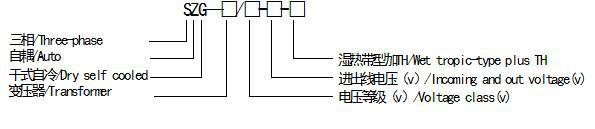

380v升变转750v800v850V900V1000V三相干式变压器生产厂型号含义


英施丹集团SZG系列长时间通电三相干式隔离自耦变压器主要技术参数

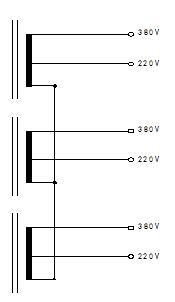

型号容量KVA阻抗电压UK%空载电流I0%外形尺寸安装尺寸安装孔kg图号联结示意图
Bmax×Dmax×EmaxA×CK×L
1418185×115×145122×987×118.5图1
2414230×130×205150×9010×3014
3414230×140×205150×10010×3018.5
4411230×150×205150×11010×3020
5410260×145×235150×11010×3025
648260×155×235150×11510×3028
73.58300×150×265150×11010×3037
838300×160×265150×12010×3040
102.58300×170×265150×13010×3048
122.58300×180×265150×14010×3058
142.58360×240×310250×14014×4068图2
202.57.5360×270×310250×16014×40100
302.57.5385×285×330300×17014×40120
402.57420×300×360300×18014×40140
502.56.5420×310×360300×19014×40170
603.26420×310×410300×19014×40180
803.25.8525×320×450300×20014×40250
10035.8525×340×450300×21014×40310
15035570×360×565300×22014×40450

380v升变转750v800v850V900V1000V三相干式变压器生产厂SZG系列长时间通电三相变压器技术参数示例

规格SZG-1000KVASZG-2000KVASZG-3000KVASZG-5000KVA
一次电压AC    380V  50/60Hz  电压按用户要求
二次电压AC    220V  750v800v850V900V1000V 3Φ     电压按用户要求
二次电流...............A
周围环境温度-5℃~50℃
绝缘等级B级(最高容许温度130℃) 可按用户要求
允许湿度Max95%RH
允许温升80℃(总温度可达135℃)
型式干式、自冷
绝缘耐压2500VAC  1minute
重量48KG100KG120KG170KG

380v升变转750v800v850V900V1000V三相干式变压器生产厂适用场合:


三相自耦变压器广泛用于工矿企业、邮电、纺织、铁路、建筑工地、学校、医院、宾馆、国防、科研等部门的电子计算机、精密机床、计算机体层扫描摄影(CT)、精密仪器、实验装置、电梯、进口设备及生产流水线的低压配电。

1、自耦变压器0-220-380时,执行以上尺寸,若电压改动,需工程师另计算;

2、表中的输入输出电压,可根据客户需求进行生产,任意组合;

3、对未列出的规格和尺寸,可根据用户要求协商确定;

4、本产品绝缘等级为B级,也可根据客户要求生产(F、H)。

5、尺寸如有变动,恕不另行通知。
