SBK/SG系列三相大功率干式隔离变压器 经过英施丹集团公司多年的研发和制造销售经验，将变压器从原材料、工艺都已经做了的权威分析和优化，使 我们生产的变压器比同行业的噪音低、损耗低、压降小、效率更高更稳定。本系列产品适用于交流50Hz~ 60Hz,电压2000V以下的电路中, 广泛用于进口精密机械设备、多轴自动车床、弹簧机械、注塑机械、机械电子设备、医疗设备、整流装置，照明等。

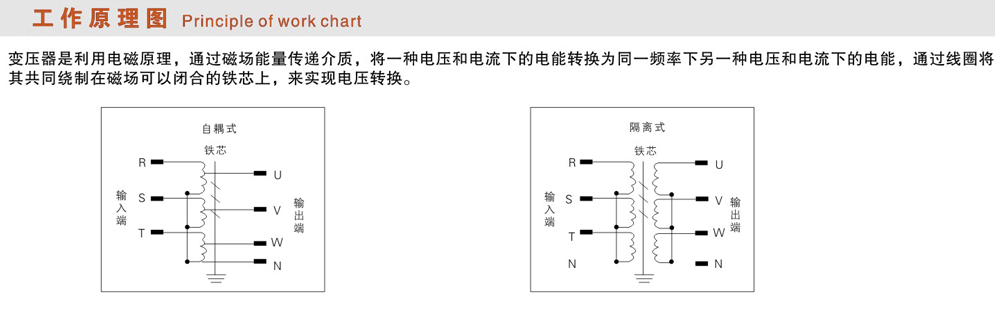

原理
英施丹产品特性优点：
概述（低损耗型三相大功率干式安全隔离变压器H级180℃绝缘等级）：变压器是各种电源及电气设备的主要部件，隔离变压器由圆筒式绕组和迭片式铁芯组成，铁芯采用 全新优质高硅硅钢片叠装，全斜接缝。本公司采用先进的制作工艺，有进口马克斯高速自动绕线机和全套真空压力浸漆设备;绕组采用脱胎整列绕制方法;对变压器进行真空浸漆，使变压器的绝缘等级达到F级或H级。变压器的输出和输入电压可按客户需求设计。有单相、三相或多路输入和输出等多种规格。>变压器材料配置说明：①铁芯采用全新优质高硅硅钢片，主要材质为0.35厚H18、H14、H12、Z11的优质硅钢片，我们根据客房的要求和使用条件，选用最合适之材料，使变压器性能设计达到最佳。（常规材料为全新优质硅钢片）。②线材采用PEW、UEW、EIW、SEIW、FEAI漆包线以及玻璃丝包线，耐温等级为F级（155℃）、H级（180℃）、HC级（200℃）、C级（220℃）。（常规耐温等级为H级180℃）。③绝缘材料采用耐高温绝缘纸为绝缘材料，具备高温绝缘、阻燃和耐潮湿多重性能。④绝缘材料接线端子排 小功率采用端子排，外型美观，有优良的耐压，耐温，阻燃性能。大功率采用优质铜排。 ⑤铁脚主要采用数控折弯冷扎板，有镀五彩（金黄），蓝锌（银白）、白锌（象牙白）、表面阳极处理（黑色）等环保电镀可供选择。
由于我公司干式变压器具有以上特点，因此广泛应用于输变电系统，如宾馆饭店，机场，高层建筑，商业中心，住宅小区等重要场所，以及地铁，冶炼电厂，轮船，海洋钻井平台等环境恶劣场所。

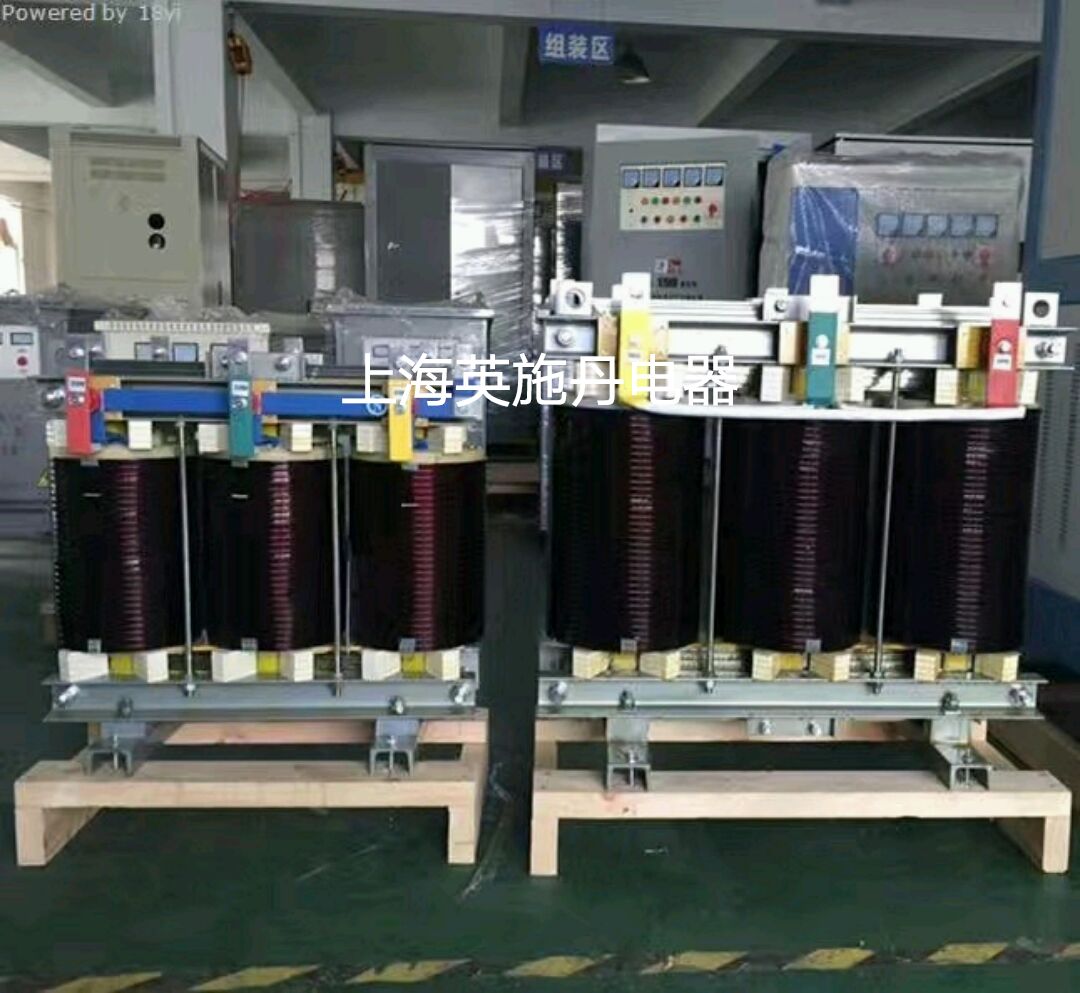

三相大功率变压器SG630KVA800KVA1000KVA铁心
铁心选用进口优质冷轧硅钢片，铁心选用进口优质冷轧硅钢片，全斜接终结构，心柱采用F级无纬粘带绑扎，铁心表面采用环氧树脂包封，降低了空载损耗，空载电流和铁心噪声，夹件和紧固件经特殊表面处理，使产品外观质量有了进一步提高。
高压绕组
高压绕组高压绕组用带填料环妞树脂真空浇注，极大地减小了局放量，提高了线圈电气强度，绕组内外壁用玻璃纤维网格板填充，增强了线圈的机械强度，提高了产品抗突发短路的能力，线圈永不开裂。
低压绕组
低压绕组采用箔式结构，解决了用线绕时轴向螺旋角问题，使安匝更平衡，同时线圈采用轴向冷却风道，增强了散热能力，绕组层间采用TD 阳环氧树脂预浸布，整体固化成形。
制造工艺
线圈在高精度绕线机上绕制，低压绕组采用箔式绕制结构变压器容量较大时有通风道绕制完毕后进行真空干燥，整个浇注及固化过程完全按照工艺要求进行操作，所有过程都需有严格的监视，并视情况进行调整口浇注的精密制造过程使线圈无气泡、空穴，使制成的变压器达到优质运行效果。
温控系统和风冷系统
采用横流顶吹式冷却风机，该冷却风机具有噪声小，风压高，外形美观等特点，增强了变压器的过载能力。温度控制采用智能温控仪，提高了变压器运行安全可靠性。
保护外壳和出线母排
保护外壳对变压器作进一步的安全保护，防护等级有IPZO 、IP23 等，外壳材料有冷轧钢板，不锈钢板等供用户选择低压出线用标准母线排出线，侧出线和顶出线均可，也可为用户设计特殊出线方式。
变压器出线方式
可根据不同的接口形式制造常规的出线、标准封闭母线和标准侧出线，也可以根据用户要求设计特殊出线方式。>产品使用条件：1适用海拔高度：≤5000m
2环境温度：-15℃～+45℃
3相对湿度：≤90%
4安装场所应无严重影响变压器绝缘强度的气体，蒸汽，化学性沉积，污垢，导电尘埃及无其他易爆易燃易腐蚀的物质。
>三相大功率变压器SG630KVA800KVA1000KVA产品技术参数：
英施丹隔离变压器系列相数单相三相容量0.1KVA-3000KVA1KVA-3000KVA输入电压1φ220V/110V/120V.100V3φ220V/380V/415V/460V.399V/360V输出电压根据用户需求订制各种电压输出电压准确性±1%电压变动率≤1.5%输出波形失真度无失真（与输入波形比较）绝缘等级及IP等级F级、H级、HC级可供选择（常规为H级） IP等级：IP00、IP20 等等工作效率≥98%适用频率50/60Hz联接方式Y/△任益组合过载能力允许超过1.2倍额定负载工作4小时（可长期满载）噪声≤35dB（一公尺内）温升≤60℃绝缘电阻≥150MΩ抗电强度3000VAC/1min设计寿命30年工作环境温度：-20～+45℃湿度：≤95%RH不结露工作场所无腐蚀性气体及导电粉尘安规标准产品符合VDE0550、IEC439、JB5555、GB226等国际国家标准冷却方式干式风冷备货情况1~300KVA标准机型均备有现货，所有规格均以标准化生产。
1、科学合理的设计，将电压变动率控制在1~1.5%以内。2、采用优质全新硅钢片制做，有效减少铁损，提高效率。3、采用高度耐温优质线材制做，自身损耗降至最低，大大提高功效。4、采用H级绝缘， 耐高温绝缘材料，提高了耐高压强度、绝缘等级，延长使用寿命。5、高效率设计，达98%以上。6、外观设计，美观、新颖，功率密度大，体积小，空间使用率高。
7.产品按结构分为开启式和防护式两种，防护式是采用钢板加工成箱壳，变压器在箱壳内部，箱壳外有进出线孔，以便安装电源线路。必要时可按用户要求增加电压表、电流表、温控报警系统、转向轮等，以便移动
>产品使用范围： 英施丹隔离变压器分单相（DG）与三相(SG)系列，主要的作用是将用电设备和电网隔离开.用于安全性场合或者抗干扰（多采用D/Y、D/Yn △/Yo或Yo/ △连接 ）要求的场合等，用电设备和电源没有直接的电联系。广泛用于地铁、高层建筑、机场、车站、码头、工矿企业及隧道的输配电及进口、出口设备的使用等场所。
英施丹三相大功率变压器SG630KVA800KVA1000KVASG系列三相干式变压器（380V变压器）主要用于各种高低压成套电气、进出口设备、精密机床、UPS、电镀、照明、加热、通信、化工等行业设备的控制电力、电源之用。 ★型号含义 >产品隔离变压器作用：
1、电气安全隔离
2、有滤波抗干扰功能
3、能有效地抑制从电源线引人的高次谐波和雷击电磁脉冲对本系统产生的干扰
4、 能有效地抑制由本系统电子设备发出的高次谐波进入电源配电网络对其他设备(装置和系统)产生干扰
5、能从根本上防止由于、地电位扰动所引起的系统工作失常、数据丢失或出错
6、能有效地防止建筑物防雷装置接闪时因作为参考地的钢筋电位急剧升高导致系统中硬件设备遭反击击毁
7、隔离变压器之所以在施工中被大量应用，其主要是因为隔离变压器的次级不与大地相连，它的任意两线与大地之间没有电位差。所以比较安全。隔离变压器常用在有电子管和工作电压高的电子仪器上，如电子管扩音机，示波器等，也可用于维修电源.
8 、克服中心点漂移，改善供电不平衡
9、 防浪涌冲击及滤波功能■技术参数
|
