进口设备专用隔离变压器数控机床加工中心专用变压器厂

进口设备专用隔离变压器数控机床加工中心专用变压器SGB(DGB)系列三相(单相)干式隔离变压器是一种多线圈(双线圈及以上)结构变压器,一、二次侧绕组间相互绝缘,其变压比有固定和带抽头两类,可以升压也可以降压。

隔离变压器除了能改变电压外,还可以把输入绕组和输出绕组在电气上彼此隔离,用以避免同时触及带电体(或因绝缘损坏而可能带电的金属部件)和地所带来的危险;此外隔离变压器还具有一定抑制各种干扰的作用。
SGB(DGB)系列三相(单相)干式隔离变压器的主要作用:
1.电气安全隔离
2.改变电压等级
3.克服中心点漂移,改善供电不平衡
4.防雷、防浪涌冲击及滤波功能。

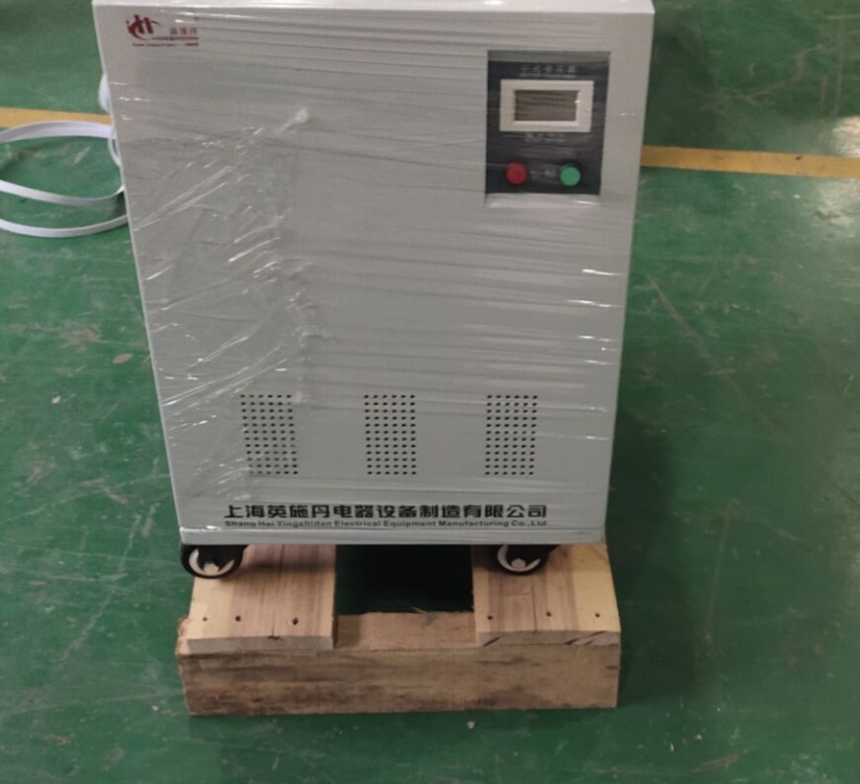

SW-SGB(DGB)-FL系列三相(单相)防雷隔离变压器柜是我厂技术人员在传统SGB(DGB)系列三相(单相)干式隔离变压器基础上增加屏蔽层及绝缘等级,强化抗冲击能力特殊工艺的防雷隔离变压器与防雷器件(SPD)、浪涌吸收滤波器件(交流无感电容)等组成的特殊防雷专用设备。
结构、工艺技术特点
SW-SGB(DGB)-FL系列三相(单相)防雷隔离变压器柜主要有防雷隔离变压器、并联防雷模块(SPD)、浪涌吸收滤波器件(交流无感电容)及相应辅助电路组成,防雷隔离变压器由铁芯柱、初级线圈、次级线圈、屏蔽层和H级加强绝缘层等组成,初级线圈、次级线圈组合置于同一铁芯柱上,线圈之间增设屏蔽层和加强H级绝缘体,并采取强化抗冲击能力特殊工艺生产。
为有效防雷,避免雷击及抑制浪涌冲击带来的危,我司以雄厚人才和技术优势,并积累丰富实践经验,成功地采取了以下创新措施:
变压器线圈由一套FJH系列复合真空浸漆自动监控设备为主体,对变压器的烘干、浸漆、粘度、温度、时间实施自动监控,经高温二次真空浸漆处理、绝缘等级达H级,绝缘强度更高(达AC3500V 1分钟),并具有防潮、防霉、防腐蚀、防盐雾等强化功能。
输入绕组和输出绕组之间增加屏蔽层以保证在电气上彼此完全隔离,避免同时触及带电体(或因绝缘损坏而可能带电的金属部件)和地所带来的危险,具有很强的抗雷击、抗浪涌和抑制各种干扰的作用。
变压器整体采用模具绕制、加密绑扎、整体环氧浇注特殊工艺生产,大大强化了抗雷电抗浪涌冲击能力。
防雷功能:优先选用国际并联防雷模块——德国原装OBO产品。德国OBO防雷制造厂家是全球拥有业内较多的认证机构的认证,并在全世界拥有大量客户,受到广泛肯定,为防雷的首选品种。德国OBO防雷产品具有绝对质量保证,全部来自德国精工设计制造,完全可靠,每一模块背后均有测试报告,质量严格控制,拥有ISO9001质量认证,厂家提供五年期质保,在中国境内设有保险,为用户解除后顾之忧,德国OBO防雷产品在技术上优势也十分明显:〖V20-C〗除内置热感断路器外,还内置动态断路器,能有效解决超过40KA通流量下的防雷器的恶劣损坏,提高了场所和工作安全性。此外,N-PE模块采用新的石墨堆叠技术,向用户提供目前全世界同型号(C类)通流量50KV(8/20US),以低保护水平电压值(Up﹤1.0kv)的产品,充分解决传统“3+1”保护结构中的N-PE通流量低(放电管技术)残压高的瓶颈问题。
针对雷电浪涌严重的场合,SW-SGB-FL系列三相防雷隔离变压器柜设计了三相共、差模电源防雷抗干扰电路(7模式防雷电路),更合理地把火线对地线,火线对零线,零线对地线进行全面的过电压保护,更加有效地抑制电网中的尖峰干扰及感应雷电流。
SW-SGB-FL系列三相防雷隔离变压器柜用隔离变压器建立新的中线-接地,可解除电网中共模干扰和中性线漂移带来的困扰,隔离变压器常规做法将三线△接线转换为四线Yo系统,增加屏蔽层来进一步免除了由变压器内部耦合的高频脉冲干扰和噪音,对各种N-G来的干扰(脉冲和高频噪声)均能有效防止。
采用特殊工艺(双层反向叠绕)生产的并联无感交流电容,可以更加有效吸收雷电残流和浪涌杂波,防雷防浪涌效果更佳。
防雷变压器输出可增加抽头,以方便用户按实际情况选择更加理想的工作电压。
使用场合
SW-SGB(DGB)-FL系列三相(单相)防雷隔离变压器柜主要适用于广播电视发射台站、电信、移动、联通基站、高铁、高层建筑、机场、车站、码头等雷电浪涌高发及强高频脉冲干扰的场合。
本系列防雷隔离变压器柜应在室内使用,正常使用条件为:
1、环境温度:-25℃— +50℃
2、海拔高度:<4000M(2000米以上订货请注明)
3、相对湿度:< 95%
4、无严重影响变压器绝缘化学沉积、污垢及其它爆炸和腐蚀性介质。本款产品主要适合设备配套使用  同时也可以用于--CNC电脑锣 SMT设备 PCB钻孔机
    激光切割机 冲孔加工机 数控车床
    印刷机器 自动插件机 自动流水线
    镭射切豁机 实验室设备 塑胶射出成型机
    电子设备 整流装置 全厂变压
    二、产品特性:
    分单相与三相两大系列。
    主要产品电压等级为:
    输入:三相440V、420V、400V、380V“
    输出:三相220V、200V、190V、120V、110V、100V;
    单相电压127V、120V、100V、36V、24V等,
    一、适用场所:
    变压器在下列条件下能可靠工作。

3.1 适用于进口或出口设备因当地电压不同,须转换电压之场所,专为进出口设略去而设计

3.2 周围介质温度上限值不超过+40℃,下限值不低于-8-9℃。

3.3 空气相对湿度不大于70%(温度为25℃时)。

3.4 无爆炸危险的介质中,且介质中无足以腐蚀金属和破坏绝缘的气体,及导电尘埃。

3.5 无显著摇动和冲击振动的地方。

3.6 不受雨雪侵蚀的场所。
