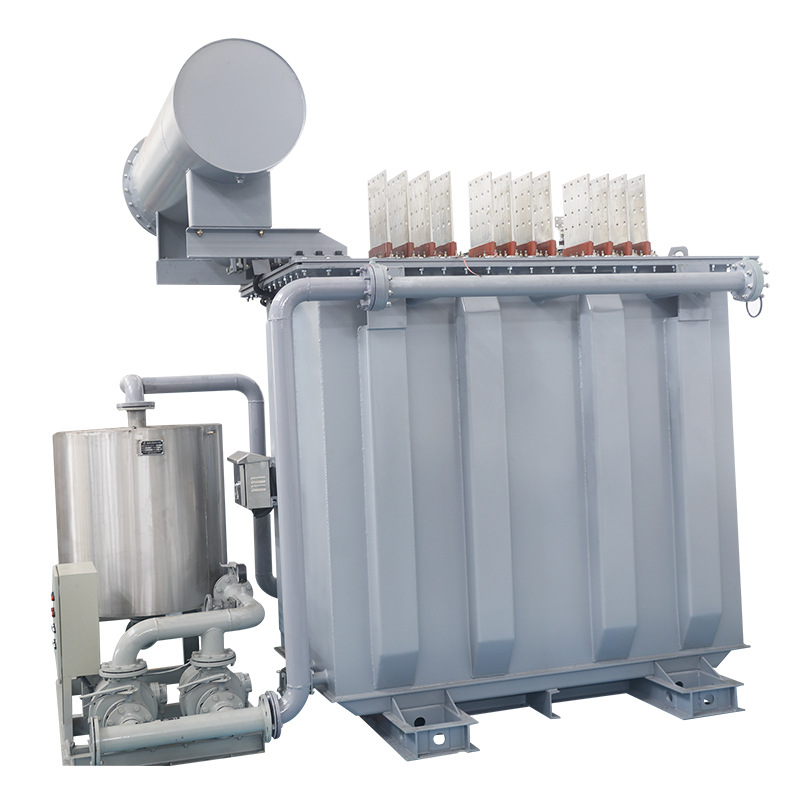

英施丹电炉变压器生产厂电弧炉变压器、钢包精炼炉变压器、电渣炉变压器、矿热炉用

产品简介：

       电炉系列主要包括电弧炉变压器、钢包精炼炉变压器、电渣炉变压器、矿热炉用（铁合金炉、 电石炉、黄磷炉等）变压器、工频感应炉变压器等各种交流炉用变压器。

       电炉变压器是指工业电炉冶炼用电源变压器，它是根据各种电炉的负载特性及运行特点而设计的变压器。



工艺与特点：
●  铁芯均采用冷轧取向硅钢片，并采用纵剪线及横剪线剪切成型，剪切毛刺小，铁芯叠装采用全斜接缝多级步进工艺，从而保证了该产品较低的空载损耗、空载电流及噪声。

●  线圈采用高纯度半硬无氧铜纸包扁线绕制，E绝缘采用绝缘纸板，提高了线圈的抗突发短路能力。内线圈直接绕制在绝缘筒上，所有线圈均采用内外撑条，所有撑条、垫块均倒角，电场均匀，可靠性加强。线圈总装采用同步顶升系统，控制线圈的轴向尺寸，保证了线圈的轴向压紧力，降低了导线损耗。

●  油箱采用折板式平顶油箱，箱壁采用宽幅钢板，减少了焊缝，使变压器整体美观简洁且提高了机械强度，油箱能承受标准规定的lE压力和真空度的机械强度试验。

●  低损耗、低噪声、低温升、高可靠性及免吊芯、无渗漏。

●  电炉变压器主要用于炼钢、炼铜、制取电石、铁合金、硅化合特、熔化生铁等。

4



HSSP系列10kV、35kV油浸式电炉变压器技术参数表

额定容量(kVA)

连接组标号

一次电压(kV)

二次电压(V)

调压级数

二次额定电流(A)

4000















Dd0

Yd11

10

240; 138; 121; 210

4

9630

4000

35

240; 139; 121; 210

4

9626

4200

10

240; 138; 129; 224; 210; 121

6

10112

4200

35

240; 138; 129; 224; 210; 121

6

10107

5000

10

240; 139; 121; 210

4

12028

5000

35

240; 130; 121; 210

4

12032

5500

10

260; 150; 139; 240; 210; 121

6

12208

5500

35

260; 150; 139; 240; 210; 121

6

12218

6300

10

260; 150; 139; 240; 210; 121

6

13983

6300

35

260; 150; 139; 240; 210; 121

6

13991

8000

10

260; 150; 139; 240; 210; 121

6

17749

8000

35

260; 150; 139; 240; 210; 121

6

17759

9000



Dd0

10

280; 260; 240; 220; 200; 180; 160; 140

8

18576

9000

10

290; 270; 250; 230; 210; 190; 170; 150

8

22603

9000

10

340; 320; 300; 280; 260; 240; 220; 200

8

18591

9000



Yd11

35

280; 260; 240; 220; 200; 180; 160; 140

8

18551

9000

35

290; 270; 250; 230; 210; 190; 170; 150

8

22629

9000

35

340; 320; 300; 280; 260; 240; 220; 200

8

18579

10000



Dd0



10

280; 260; 240; 220; 200; 1880; 160; 140

8

20620

10000

10

280; 260; 240; 220; 200; 1880; 160; 140

8

26228

10000

10

350; 340; 330; 320; 311; 301; 291; 280; 270

9

18539

10000



Yd11

35

280; 260; 240; 220; 200; 1880; 160; 140

8

20612

10000

35

280; 260; 240; 220; 200; 1880; 160; 140

8

26245

10000

35

350; 340; 330; 320; 311; 301; 291; 280; 270

9

18571

12500



Dd0

10

300; 290; 281; 270; 260; 250; 241; 230; 221

9

24022

12500

10

320; 298; 279; 262; 247; 233; 221; 210; 199

9

29177

12500

10

349; 328; 309; 292; 277; 263; 251; 240; 299

9

26071

12500



Yd11

35

300; 290; 281; 270; 260; 250; 241; 231; 220

9

24048

12500

35

320; 298; 278; 261; 246; 233; 221; 210; 200

9

29286

12500

35

350; 329; 310; 293; 278; 264; 252; 241; 230

9

25982

15000



Dd0

10

330; 308; 289; 272; 257; 244; 232; 221; 211

9

26228

15000

10

340; 318; 299; 282; 267; 254; 241; 230; 220

9

32414

15000

10

379; 357; 338; 319; 302; 287; 273; 261; 249

9

28800

15000



Yd11

35

330; 309; 289; 272; 257; 244; 232; 221; 211

9

26214

15000

35

340; 318; 299; 283; 268; 254; 242; 231; 221

9

32357

15000

35

380; 357; 337; 319; 302; 288; 274; 262; 251

9

28653

16000



Dd0

10

340; 318; 299; 282; 267; 254; 241; 230; 220

9

27185

16000

10

340; 318; 299; 282; 267; 254; 241; 230; 220

9

34575

16000

10

390; 365; 343; 324; 307; 290; 275; 261; 249

9

30138

16000



Yd11

35

340; 318; 299; 283; 268; 254; 242; 231; 221

9

27200

16000

35

390; 365; 342; 323; 306; 289; 275; 261; 249

9

30237

16000

35

400; 373; 350; 330; 312; 295; 281; 267; 255

9

29649
