英施丹输入380V输出220V三相五柱式六相双反星形整流变压器D双Y11Y11三相五柱变压器的绕组形式通常接成双反星形,一般用于 大电流加热并且是整流的电路中,三相变压器常见的是三绕组三个铁芯柱，而五柱变压器在侧面各多加了-个铁芯柱,三相五柱变压器的优势是可以省略掉用于平衡电流用的电抗器,这样对配电柜的空间利用上有很大的好处，

三相五柱六相双反星形整流变压器工作原理

三相五柱双反星形变压器的整流电路由于两旁轭的存在，使得五柱变压器铁芯框中的三倍频谐波磁通或不对称分量中的零序磁通可以从旁轭通过，而不必通过螺杆、夹件等结构件成回路,从而有效降低了三相变压器的零序阻抗,减少了设备使用过程中产“生的零序损耗,降低了这些结构件上的附加损耗;同时使得上铁轭和下铁轭中的磁通量大大低于铁芯柱中磁通量,有效降低了普通三相双反星形变压器铁芯框的高度,节省了设备所占空间。

同时三相五柱式变压器可以取代平衡电抗器,达到使两组三相半波整流电路可以并联工作的目的,三相五柱式双反星形变压器使得设备结构更加简化、合理和经济。

三相五柱双反星形变压器完全能满足水电部颁发的《电力系统谐波管理规定》的要求。具有带负载能力强，结构合理、 效率高,能耗低、温升低、 噪音小等特点。

应用场合

电化学行业

电化学工业是应用整流变压器较多的行业。电解有色金属化合物以制取铝、镁.铜及其它金属;电解食盐以制取氨碱;电解水以制取氢和氧。传动用直流电源

这一类整流变压器主要用于电力传动中的直流电机供电,如轧钢电机的电枢和励磁。

电镀用或电加工用直流电源

整流变压器额定直流负载电压为数伏至数十伏,电流大至数万安培。

充电用直流电源

-般用于蓄电池充电。

结构特征

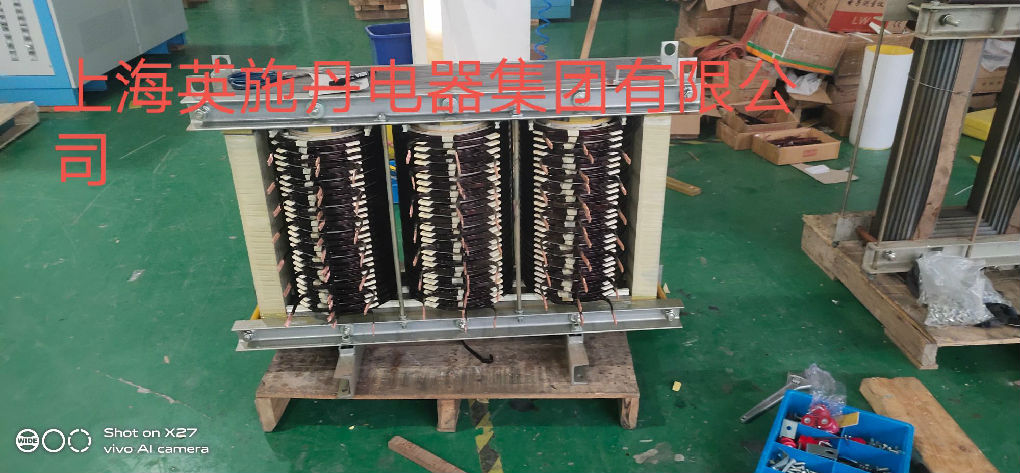

三相五柱双反星形整流变压器铁芯选用优质晶粒取向冷轧硅钢片, 铁芯柱和铁轭为多级阶梯迭积的圆截面或矩形截面。在上、下铁轭的两侧利用槽钢作为夹件 ,通过夹轭螺杆以达到夹紧铁芯的目的。

绕组采用Y/Yx2联接方式,能有效滤除隔离电网谐波。

.....  15:19:45
三相五柱变压器，变流是整流、逆流和变频三种工作方式的总称，本系列五柱整流变压器是专业配六相双反星半波整流装置的电源变压器，该变压器铁心用五柱式结构，可让相位三相同的三倍频高次谐波磁通在旁轭中成回路，三相五柱式铁心也和平衡电抗器一样，能够使两个三相半波整流并联运行，三相五柱式铁心还可以让不对称分量中的零序磁通从旁轭通过，从而大大降低整流机箱的结构零件损耗，采用三相五柱铁心取消了平衡电抗器，整个整流装置的大电流母线结构得到了简化，造型的自由度得到释放，工艺设计更显得合理，又可节省很多原材料，减轻了整机重量。

.....
铁芯采用武钢Q120W300全新新硅钢片，绕组采用H等级耐温180°漆包线，初次级加风道，增加散热面积。脚架全部采用开模压制镀镍材料符合环保要求，绝缘材料采用H级NOMEX绝缘复合纸，变压器整体真空浸漆，烘箱温度采用渐进式温度调节，最终温度155°端子采用全铜端子，变压器检测每一道工序严格按国家标准测试!
