| ®注：公司产品一律实行国家三包政策，产品凡是在公司保修期内发生任何质量问题可免费退换！（客户特殊要求除外）本企业产品经ISO9001-质量体系等国内外安全认证，客户可放心选购、安全使用！！！ | 产品可定做（含电压）。
10000v 5000v 1140v、690v、660、600v、480v、460v、 415v、440v、400v、380v、360v、315v、220v、208v、200v、127v、110v、100v、48v、36v、24v、12v、6.3v等等特殊电压，都可以生产。 500VA---2000KVA容量可以生产。 |
>技术支持
我公司多年来采用优质材料和先进的工艺技术专业生产1KVA--3000KVA之间，SD/SG(YSD)系列单相、三相干式机械设备专用变压器，产品参照西门子公司同类产品最新研制开发，产品符合VDE0550、IEC439、JB5555、GB5226国际、国家标准。 SG系列三相干式变压器在电网中不仅具有变压功能，还可隔离电网对设备的三次谐波，保护机器产生的发热和绝缘材料的寿命减少。特别适合进口设备使用（380V进→220V出、380V进→任何电压输出、220V进→任何电压输出）规格1KVA～1000KVA之间，SG、DG系列干式隔离变压器广泛适用于交流50～60HZ，输入、输出电压不超过500V的各种三相供电场合。广泛适用于交流50、60HZ，输入、输出电压不超过500V的各种供电场合。产品的各种输入、输出，电压高低，联接组别，调节抽头位置，绕组容量分配，次级绕组配备，是否要求带外壳等，均根据用户的要求进行精心的设计与制造。
>英施丹产品特性优点： 概述（低损耗型三相干式安全隔离变压器H级180℃绝缘等级）： 变压器是各种电源及电气设备的主要部件，隔离变压器由圆筒式绕组和迭片式铁芯组成，铁芯采用 全新优质高硅硅钢片叠装，全斜接缝。本公司采用先进的制作工艺，有进口马克斯高速自动绕线机和全套真空压力浸漆设备;绕组采用脱胎整列绕制方法;对变压器进行真空浸漆，使变压器的绝缘等级达到F级或H级。变压器的输出和输入电压可按客户需求设计。有单相、三相或多路输入和输出等多种规格。
>变压器材料配置说明： ①铁芯 采用全新优质高硅硅钢片，主要材质为0.35厚H18、H14、H12、Z11的优质硅钢片，我们根据客房的要求和使用条件，选用最合适之材料，使变压器性能设计达到最佳。（常规材料为全新优质硅钢片）。 ②线材 采用PEW、UEW、EIW、SEIW、FEAI漆包线以及玻璃丝包线，耐温等级为F级（155℃）、H级（180℃）、HC级（200℃）、C级（220℃）。（常规耐温等级为H级180℃）。 ③绝缘材料 采用耐高温绝缘纸为绝缘材料，具备高温绝缘、阻燃和耐潮湿多重性能。 ④绝缘材料接线端子排 小功率采用端子排，外型美观，有优良的耐压，耐温，阻燃性能。大功率采用优质铜排。 ⑤铁脚 主要采用数控折弯冷扎板，有镀五彩（金黄），蓝锌（银白）、白锌（象牙白）、表面阳极处理（黑色）等环保电镀可供选择。 |
>产品使用条件： | 1适用海拔高度：≤5000m
2环境温度：-15℃～+45℃
3相对湿度：≤90%
4安装场所应无严重影响变压器绝缘强度的气体，蒸汽，化学性沉积，污垢，导电尘埃及无其他易爆易燃易腐蚀的物质。 |
>产品技术参数：
英施丹隔离变压器系列 | 相数 | 单相 | 三相 | 容量 | 0.1KVA-300KVA | 1KVA-3000KVA | 输入电压 | 1φ220V/110V/120V.100V | 3φ220V/380V/415V/460V.399V/360V | 输出电压 | 根据用户需求订制各种电压 | 输出电压准确性 | ±1% | 电压变动率 | ≤1.5% | 输出波形失真度 | 无失真（与输入波形比较） | 绝缘等级及IP等级 | F级、H级、HC级可供选择（常规为H级） IP等级：IP00、IP20 等等 | 工作效率 | ≥98% | 适用频率 | 50/60Hz | 联接方式 | Y/△任益组合 | 过载能力 | 允许超过1.2倍额定负载工作4小时（可长期满载） | 噪声 | ≤35dB（一公尺内） | 温升 | ≤60℃ | 绝缘电阻 | ≥150MΩ | 抗电强度 | 3000VAC/1min | 设计寿命 | 30年 | 工作环境 | 温度：-20～+45℃湿度：≤95%RH不结露 | 工作场所 | 无腐蚀性气体及导电粉尘 | 安规标准 | 产品符合VDE0550、IEC439、JB5555、GB226等国际国家标准 | 冷却方式 | 干式风冷 | 备货情况 | 1~300KVA标准机型均备有现货，所有规格均以标准化生产。 |
1、科学合理的设计，将电压变动率控制在1~1.5%以内。 2、采用优质全新硅钢片制做，有效减少铁损，提高效率。 3、采用高度耐温优质线材制做，自身损耗降至最低，大大提高功效。 4、采用H级绝缘， 耐高温绝缘材料，提高了耐高压强度、绝缘等级，延长使用寿命。 5、高效率设计，达98%以上。 6、外观设计，美观、新颖，功率密度大，体积小，空间使用率高。
7.产品按结构分为开启式和防护式两种，防护式是采用钢板加工成箱壳，变压器在箱壳内部，箱壳外有进出线孔，以便安装电源线路。必要时可按用户要求增加电压表、电流表、温控报警系统、转向轮等，以便移动
>产品使用范围： 英施丹隔离变压器分单相（DG）与三相(SG)系列，主要的作用是将用电设备和电网隔离开.用于安全性场合或者抗干扰（多采用D/Y、D/Yn △/Yo或Yo/ △连接 ）要求的场合等，用电设备和电源没有直接的电联系。广泛用于地铁、高层建筑、机场、车站、码头、工矿企业及隧道的输配电及进口、出口设备的使用等场所。
英施丹SG系列三相干式变压器（380V变压器）主要用于各种高低压成套电气、进出口设备、精密机床、UPS、电镀、照明、加热、通信、化工等行业设备的控制电力、电源之用。

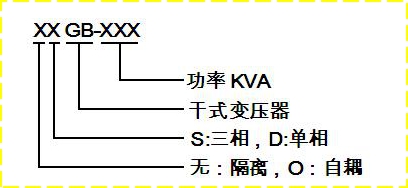

★型号含义
>产品隔离变压器作用：
1、电气安全隔离
2、有滤波抗干扰功能
3、能有效地抑制从电源线引人的高次谐波和雷击电磁脉冲对本系统产生的干扰
4、 能有效地抑制由本系统电子设备发出的高次谐波进入电源配电网络对其他设备(装置和系统)产生干扰
5、能从根本上防止由于、地电位扰动所引起的系统工作失常、数据丢失或出错
6、能有效地防止建筑物防雷装置接闪时因作为参考地的钢筋电位急剧升高导致系统中硬件设备遭反击击毁
7、隔离变压器之所以在施工中被大量应用，其主要是因为隔离变压器的次级不与大地相连，它的任意两线与大地之间没有电位差。所以比较安全。隔离变压器常用在有电子管和工作电压高的电子仪器上，如电子管扩音机，示波器等，也可用于维修电源.
8 、克服中心点漂移，改善供电不平衡
9、 防浪涌冲击及滤波功能■技术参数

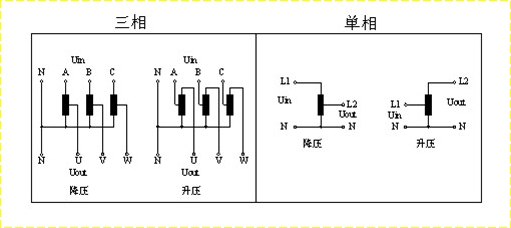

>产品示意图：
>产品联接组别：
>产品规格型号及安装尺寸： 规 格 | 输入电压 | 输出电压 | 不带外壳产品尺寸(cm)/重量(kg) | 带外壳尺寸(cm)/重量(kg) | SG-5 KVA | 660V
400V
380V
200V
可根据客户要求订制 | 380V
220V
110V
36V
可根据客户要求订制 | 30×15×25/35 | 45×25×30/56 | SG-6KVA | 30×16×25/40 | 45×25×30/64 | SG-7KVA | 35×15×30/45 | 50×25×35/80 | SG-8KVA | 35×16×30/55 | 50×25×35/80 | SG-10KVA | 42×21×42/90 | 60×32×65/130 | SG-15KVA | 52×24×52/135 | 70×35×77/185 | SG-20KVA | 52×24×52/180 | 70×35×77/220 | SG-30KVA | 55×28×65/220 | 80×40×87/260 | SG-40KVA | 61×30×65/265 | 90×50×95/320 | SG-50KVA | 61×30×65/295 | 90×50×95/360 | SG-60KVA | 70×32×66/370 | 100×50×105/440 | SG-80KVA | 70×32×67/450 | 100×50×105/530 | SG-100KVA | 75×35×68/490 | 100×50×105/570 | SG-120KVA | 75×35×68 | 100×50×105/600 | SG-150KVA | 85×37×68 | 120×65×115/690 | SG-180KVA | 95×45×83 | 120×65×115/930 | SG-200KVA | 95×45×83 | 120×65×115/1010 | SG-250KVA | 95×45×83 | 120×65×115/1180 | SG-300KVA | 105×45×95 | 120×70×125/1450 | SG-320KVA | 105×45×95 | 130×50×135/1490 | SG-350KVA | 105×45×95 | 130×50×135/1600 | SG-400KVA | 115×55×105 | 140×60×145/1700 |
|
>订货需知： | 用户在购买产品时，请明确以下几点： 1、变压器的基本型号、规格、容量及数量； 2、变压器的初、次级电压； 3、提供次级电压时最好再提供各输出电压的容量分配； 4、外形及安装尺寸仅供参考，如要求的尺寸需要改变，须在订货时说明。 注：用户如有特殊要求，本公司可以代为设计制造。 |
本公司在设计、生产进出口精密设备使用的变压器方面有无可比拟的优势,长期为欧姆龙、台达等众多国内外知名进出口设备厂家供应变压器。 执行标准1. JB/T9646-1999变压器标准
2. GB 19212.5-2006隔离变压器标准
3. GB1094.11-2007国家电力变压器标准容量：0.5KVA~5000KVA 环保特性具有耐热性、防潮性、稳定性、化学兼容性、低温性、抗辐射.
专业生产各种型号变压器：隔离变压器、三相隔离变压器、单相隔离变压器、干式隔离变压器、三相干式隔离变压器、大功率变压器、10-1000KVA变压器。
油浸感应调压器、三相调压器、感应调压器、单相油浸式调压器、油浸自冷感应调压器、感应自动调压器、调压器。
无触点稳压器、补偿稳压器、大功率稳压器、380v大功率稳压器、自动补偿式电力稳压器、三相补偿电力稳压器、变压器。
|
