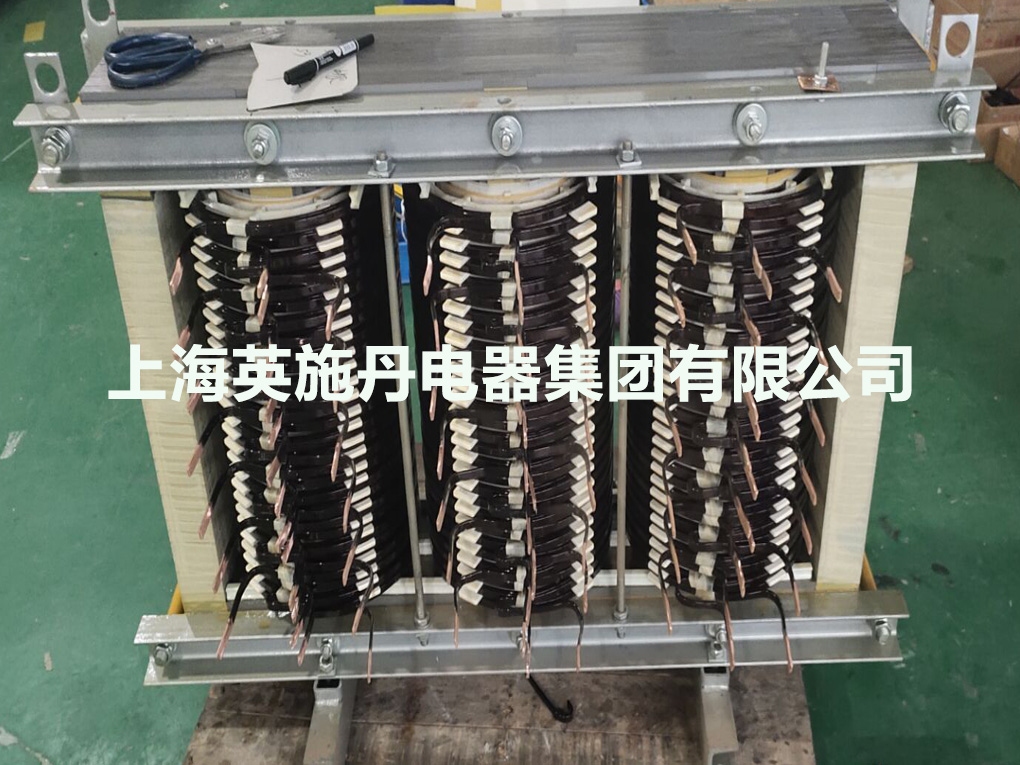

五柱整流变压器是专业配六相双反星半波整流装置的电源变压器，该变压器铁心用五柱式结构，可让相位三相同的三倍频高次谐波磁通在旁轭中成回路，三相五柱式铁心也和平衡电抗器一样，能够使两个三相半波整流并联运行，三相五柱式铁心还可以让不对称分量中的零序磁通从旁轭通过，从而大大降低整流机箱的结构零件损耗，采用三相五柱铁心取消了平衡电抗器，整个整流装置的大电流母线结构得到了简化，造型的自由度得到释放，工艺设计更显得合理，又可节省很多原材料，减轻了整机重量。

电化学电解用整流变压器概述

　　电化学整流变压器广泛用于电解有色金属，电解食盐以制取氯碱、电解水以制取氢和氧。它具有以下特点：

　　1、阀侧电压不大于1000V，电流可高达100KA。

　　2、电解负载昼夜接连。

　　3、阀侧电压调压频繁，调压范围通常较大。

　　电化学是研讨两类导体形成的带电界面现象及其上所发生的改变的科学。电和化学反应相互作用可通过电池来完结，也可利用高压静电放电来实现（如氧通过无声放电管转变为臭氧），二者总称电化学，后者为电化学的一个分支，称放电化学。因为放电化学有了专门的名称，因而，电化学往往专门指“电池的科学”。

　　电化学如今已形成了组成电化学、量子电化学、半导体电化学、有机导体电化学、光谱电化学、生物电化学等多个分支。

　　电化学整流变压器技术数据
